Профнастил С10 равнополочный в покрытии Полиэстер: эстетика и надежность для современных конструкций

Равнополочный профнастил марки С10 с полиэстеровым покрытием — это усовершенствованное решение для создания долговечных и визуально безупречных поверхностей. Его характерная особенность — симметричный профиль с одинаковыми полками — обеспечивает идеальную стыковку листов и безупречный внешний вид, делая материал премиальным выбором для ответственных объектов.

Ключевые технические параметры:

Тип профиля: Равнополочный (симметричный), высота ребра — 10 мм.
Ширина: Полная / полезная — 1160 мм / 1100 мм.
Длина: Изготовление по индивидуальному заказу от 0,5 до 8 метров.
Толщина металла: 0,45-0,70 мм (оптимальный баланс прочности и веса).
Покрытие: Качественный Полиэстер (PE).
Цвет: Любой по каталогу RAL (доступен матовый или глянцевый полиэстер).

Преимущества равнополочного профиля С10:

Безупречная эстетика: Симметричная форма волны создает монолитную, гармоничную поверхность без визуальных перепадов, что критически важно для фасадных работ и стильных ограждений.
Повышенная жесткость: Профиль высотой 10 мм обеспечивает отличную поперечную жесткость, увеличивая устойчивость конструкции к ветровым нагрузкам.
Надежная защита: Покрытие Полиэстер гарантирует устойчивость цвета к ультрафиолету и коррозионную стойкость, подтвержденную гарантией производителя до 12 месяцев.

Идеальное применение:
Данный профиль специально создан для проектов, где важна как функциональность, так и безупречный внешний вид:

Современная фасадная облицовка жилых, коммерческих и административных зданий.
Стильные и прочные заборы для частных владений и территорий бизнеса.
Внутренние перегородки и стеновые панели в офисах, торговых залах и производственных помещениях.

Характеристика товара

Основные характеристики

Профиль: С10

Ширина рабочая: 1160мм

Ширина общая: 1100мм

Толщина: 0,40мм — 0,70мм

Высота волны: 10мм

Гарантия: 12 месяцев с момента отгрузки

Область применения: заборы, фасады, потолки

Технические характеристики

Материал: оцинкованная сталь

Покрытие: полиэстер по каталогу RAL

Стандартные цвета: 1014, 1015, 1018, 2004, 2008, 3003, 3005, 5002, 5005, 6002, 6005, 7004, 7005, 7024, 8017. 9003, 9005, 9006

Лицевая сторона: грунт + полиэстер

Обратная сторона: грунт

Цветостойкость: 10/10

Коррозионная стойкость: 10/10

Устойчивость к механическим повреждениям: 10/10

Нормативы и чертеж

Требования к характеристикам изделий:

Длина листов профилированных не более 13,6 метров (длина устанавливается по решению заказчика);
Длина металлочерепицы от 0,5, до 6,0 метров (при заказе длины более 6,0 метров гарантийные обязательства не распространяются;
Толщина исходной заготовки может варьироваться от 0,2мм до 1,5мм.

Требования к геометрической точности

Предельные отклонения размеров изделий

Высота изделия, мм	Предельные отклонения,мм
Высота изделия, мм	по высоте	по ширине	по длине
от 8 до 44 включительно	±1,0	±8,0	±8,0 (до 6 метров) ±15,0 (более 6 метров)
от 57 до 60 включительно	±1,5	±10,0
от 75 до 114 включительно	±2,5	±15,0
от 126 до 200 включительно	±3,0	±15,0

По согласованию изготовителя и потребителем отклонение по длине выше указанного предела браковочным признаком не является.

Предельные отклонения по толщине заготовки

Толщина проката, мм	Предельные отклонения по толщине при ширине проката, мм
Толщина проката, мм	до 1000 мм включительно	от 1000 до 1500 мм включительно	более 1500 мм
0,20-0,40 мм	±0,06	±0,07	±0,08
0,40-0,60 мм	±0,08	±0,09	±0,10
0,60-0,90 мм	±0,09	±0,10	±0,11
0,90-1,20 мм	±0,11	±0,12	±0,14
1,20-1,50 мм	±0,13	±0,14	±0,16

По согласованию изготовителя и потребителем отклонение по толщине выше указанного предела браковочным признаком не является.

Качество лакокрасочного покрытия изделий должно соответствовать требованиям исходной заготовки:

цинковое покрытие по ГОСТ 14918;
цинковое покрытие с лакокрасочным или полимерным покрытием в соответствии с ГОСТ 30246 или по ТУ завода изготовителя.

Типы покрытий

Вид полимерного покрытия	Условные обозначения		Номинальная толщина, мкм
Вид полимерного покрытия	—	Соответствие по ISO 1043-1-2001	Номинальная толщина, мкм
Грунтовки:
полиэфирная (полиэстеровая)	—	—	4-7
эпоксидная	—	—	4-7
Отделочные эмали (лицевая сторона):
полиэфирная (полиэстеровая)	ПЭ	PE	12-30
матовая полиэфирная (полиэстеровая)	ПЭМ (ПЭМА)	PEM (PEA)	20-35
поливинилденфторидная	ПВДФ	PVDF	18-27
ПВХ пластизол	ПЛ	PVC	100/200
Полиуретан с добавлением полиамида	ПУРАЛ	PURAL	20-50

Требования к покрытиям

Наименование показателя	Вид защитно-декоративного полимерного покрытия
	Полиэстер	Полиэстер матовый	Поливинилденфторидная	Пластизол		Пурал
	ПЭ	ПЭМ	ПВДФ	гладкий	тиснение	Пурал
Вид поверхности	гладкая	шероховатая	гладкая	гладкая	тиснение	гладкая
Толщина покрытия номинальная, мкм	12-30	20-35	18-27	100	200	20-50
Блеск, %	5-80	5-80	5-50	меньше 5	5-80	5-80
Прочность покрытия при изгибе на 180ᶱ	1t	2t	1t	0t	0t	2t
Адгезия покрытия к металлу, бал не ниже	0	0	0	0	0	0
Адгезия прочности при обратном ударе Дж	5-10	5-10	5-10	10-15	10-15	5-10
Стойкость к нейтральному соляному туману, час	500	750	1000	1000	1000	1000

Требования к качеству поверхности:

Критические дефекты, не допускаемые на любой поверхности:
- Набухание, раковины, трещины, а также любые иные дефекты, достигающие металлической основы.
Допустимые особенности на лицевой стороне:
- Неоднородность рисунка кристаллизации цинка или блеска в пределах одной партии.
- Незначительные царапины, потертости, риски и следы от формообразующих валков, при условии сохранения целостности защитного слоя.
- Для покрытия типа «пластизол» допускаются локальные искажения рельефного рисунка и участки растяжения полимера, возникшие при деформации.
Допустимые особенности на обратной (нелицевой) стороне:
- Непрокрасы, штрихи, риски и включения, не нарушающие сплошности покрытия.

Механические свойства оцинкованного и нержавеющего проката

Стандарт	Марка стали, группа ХП, ПК	Временное сопротивление σв, Н/мм2	Предел текучести σ0,2, Н/мм2	Относительное удлинение δ4, %
ГОСТ 14918	01	—	—	—
	02	270-500	—	22
	03	270-420	—	26
	04	260-380	не более 260	30
	05	260-350	не более 220	36
	06		не более 180	37
	07		не более 170	39
ГОСТ 14918	220	не менее 300	не менее 220	20
	250	не менее 330	не менее 250	19
	280	не менее 360	не менее 280	18
	320	не менее 390	не менее 320	17
	350	не менее 420	не менее 350	16
AISI	201	не менее 640	не менее 310	40
	304	не менее 515	не менее 215	40
	321	не менее 515	не менее 205	40
	316	не менее 515	не менее 205	40
	403	не менее 485	не менее 310	25
	430	не менее 450	не менее 205	22

Требования к исходным материалам:

Толщина проката:
- Для профилей высотой от 8 до 126 мм включительно применяется прокат нормальной точности по толщине (класс Б) по ГОСТ 14918.
- Для профилей высотой свыше 126 мм рекомендуется использовать прокат повышенной точности по толщине (класс А) с обрезной кромкой по ГОСТ 14918. Допускается применение проката с необрезной кромкой (НО).
Цинковое покрытие: Масса цинкового покрытия на холоднокатаном оцинкованном прокате должна соответствовать следующим классам: 60, 80, 100, 120, 140, 150, 180, 200, 225, 275, 350.
Качество металла: Химический состав стали и механические свойства проката должны соответствовать требованиям ГОСТ 14918 и ГОСТ 21631.
Дополнительные параметры: Конкретный класс толщины цинкового покрытия, тип кристаллизации (КР/МТ), а также характеристики защитно-декоративного полимерного покрытия (материал, тип, цвет, класс внешнего вида лицевой стороны) согласовываются между заказчиком и изготовителем при заключении договора.

Форма, размеры , параметры и справочные характеристики профилей

Основные типы профнастила по назначению

Тип	Маркировка	Высота волны, мм	Назначение	Особенности
Стеновой	С	8-21	Заборы, облицовка стен и фасадов	Небольшая высота профиля
Универсальный	НС	35-44	Кровля, перекрытия	Сочетание прочности и универсальности
Несущий	Н	57-200	Кровля, межэтажные перекрытия	Высокая несущая способность

Форма, размеры, параметры и справочные характеристики профилей

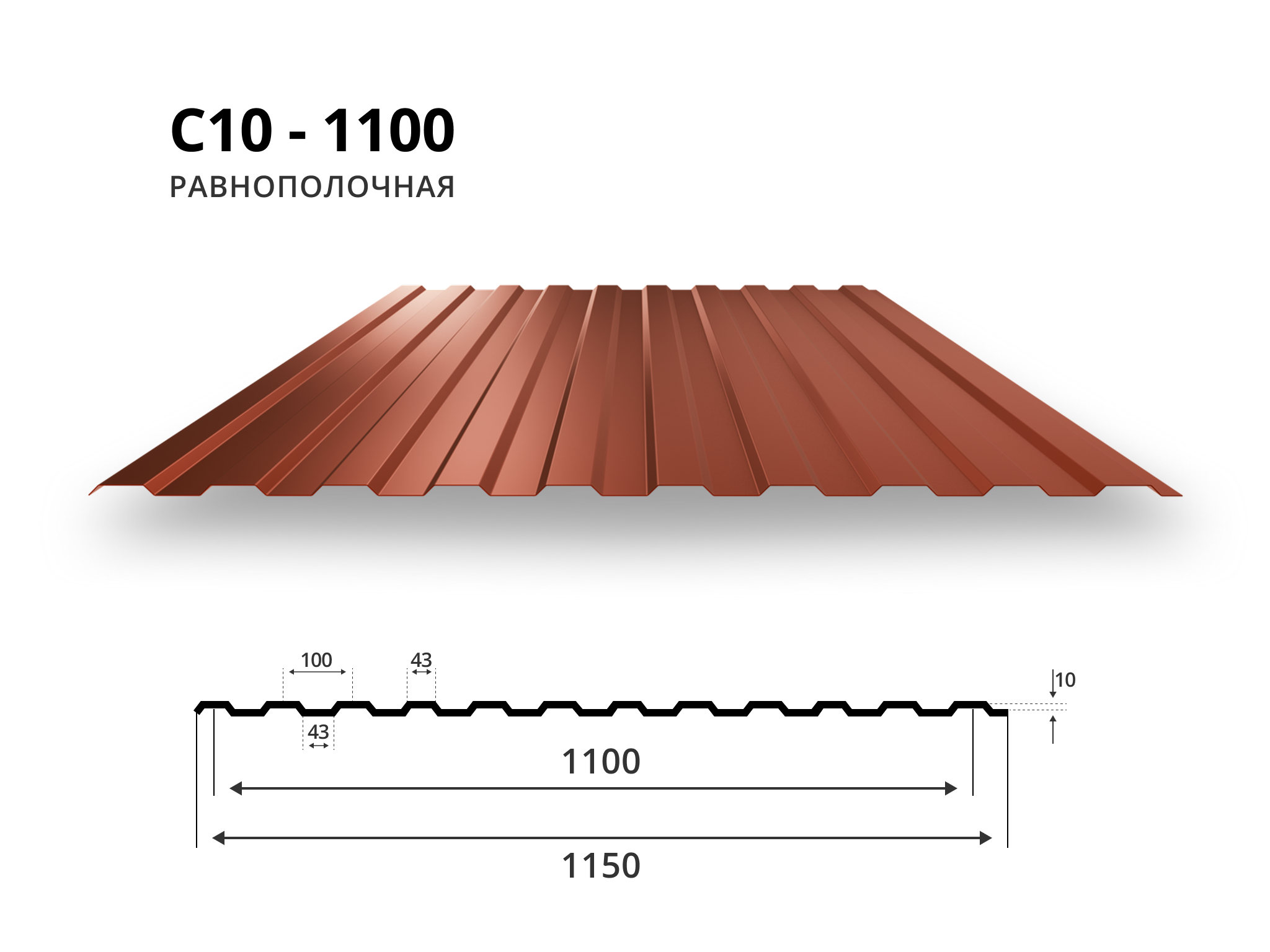

Профилированный лист типа С высотой волны 10мм (равнополочный), шириной общей 1175мм, монтажной 1100мм

Профнастил С10 шириной 1175 общей и 1100 полезной — монтажной

Обозначение профнастила	Толщина, мм	Площадь сечения, см²	Масса 1 м длины, кг	Момент инерции на 1 м ширины при сжатых полках Ix, см⁴	Масса 1 м², кг	Ширина заготовки, мм
С10-1100-0,40	0,40	5,00	4,40	0,41	3,74	1250 мм
С10-1100-0,45	0,45	5,60	4,90	0,46	4,17
С10-1100-0,50	0,50	6,25	5,40	0,50	4,60
С10-1100-0,55	0,55	6.88	5,90	0,54	5,02
С10-1100-0,60	0,60	7,50	6,40	0,59	5,45
С10-1100-0,65	0,65	8,13	6,90	0,63	5,87

Покраска RAL

Основные цвета окрашенного и оцинкованного профнастила С10

Профнастил С10 ВекторСталь оцинкованный	Профнастил С10 ВекторСталь RAL1014
Профнастил С10 ВекторСталь RAL1015	Профнастил С10 ВекторСталь RAL1018
Профнастил С10 ВекторСталь RAL2004	Профнастил С10 ВекторСталь RAL2008
Профнастил С10 ВекторСталь RAL3003	Профнастил С10 ВекторСталь RAL3005
Профнастил С10 ВекторСталь RAL5002	Профнастил С10 ВекторСталь RAL5005
Профнастил С10 ВекторСталь RAL6002	Профнастил С10 ВекторСталь RAL6005
Профнастил С10 ВекторСталь RAL7004	Профнастил С10 ВекторСталь RAL7005
Профнастил С10 ВекторСталь RAL7024	Профнастил С10 ВекторСталь RAL8017
Профнастил С10 ВекторСталь RAL9003	Профнастил С10 ВекторСталь RAL9005
Профнастил С10 ВекторСталь RAL9006

Желтый

Оранжевый

Красный

Фиолетовый

Голубой

Зеленый

Серый

Коричневый

Белый, черный, металлик
