Металлические сэндвич-панели представляют собой надежный многослойный стройматериал, востребованный в различных областях строительства. Их популярность обусловлена множеством
достоинств: отличные теплоизолирующие характеристики, небольшой вес, устойчивость к возгоранию, длительный эксплуатационный период и возможность экономии на фундаментных работах вследствие уменьшения нагрузок. Производятся панели двух видов с разными системами замковых соединений: стеновые с Z-образным замком и кровельные с замком типа ROOF-lock.
Методика крепления трехслойных сэндвич-панелей определяется несколькими ключевыми аспектами:
— конструктивные особенности здания
— вид несущего каркаса
Правильный выбор технологии монтажа существенно влияет на надежность всей постройки, поэтому крайне важно ответственно подходить не только к подбору панелей, но и к выбору качественных крепежей и инструментов.
Существует две ключевые методики закрепления стеновых сэндвич-панелей:
При горизонтальном способе крепление применяется, если расстояние между опорными столбами составляет шесть метров или менее. Монтаж осуществляется путем последовательного наложения панелей одна на другую, причем каждая панель фиксируется одним концом к стойке. Этот вариант отличается высокой скоростью возведения, хорошей герметичностью стыковых швов, обеспечиваемой давлением веса самих панелей.
Вертикальная установка используется преимущественно при строительстве компактных объектов. Панели монтируются вертикально относительно профилей верхней части стены и цоколя, надежно соединяясь между собой. Подобная технология позволяет создать жесткую, надежную и воздухонепроницаемую конструкцию, часто исключающую необходимость устройства временных строительных лесо
-
Подготовительные работы
Общие рекомендации по монтажу сэндвич-панелей
- Монтаж сэндвич-панелей может выполняться как с горизонтальным, так и с вертикальным расположением панелей. Горизонтальный монтаж обычно ведется снизу вверх от цоколя, вертикальный — от угла здания, начиная с панели, упирающейся в стык, что минимизирует отклонения по размерам и геометрии.
- Перед началом монтажа необходимо проверить качество панелей: совпадение по цвету, размеру, отсутствие повреждений, правильность конструкции замков, отсутствие выступа наполнителя за края внутренней полочки замка.
- Поверхность панелей и соединительных замков следует очистить от загрязнений, а защитную пленку снимать по мере монтажа (на нижних панелях пленку можно оставить временно, но не более 10 дней).
- Монтажные работы должны производиться с соблюдением проектной документации, включая точность размеров и вертикальность/горизонтальность установки панелей. Рекомендуется контроль после установки каждой третьей панели.
- Панели крепятся к металлическому каркасу саморезами с уплотняющими шайбами, вкручиваемыми под контролем момента затяжки, чтобы избежать деформации уплотнителя. Расстояние от края панели до крепежа должно быть не менее 50 мм.
- Межпанельные швы утепляются монтажной пеной или обрезками минеральной ваты, затем закрываются нащельниками. Герметизация замков и примыканий выполняется с помощью силиконового герметика или уплотнительной ленты для защиты от проникновения влаги и паровоздушных смесей.
- При монтаже кровельных панелей монтаж начинается с тщательно выверенной начальной панели, крепящейся саморезами в каждый прогон от конька вниз. Если невозможно изготовить панель нужной длины, монтаж начинается со свеса кровли снизу, при этом торцы панелей подрезаются и герметизируются каучуковым герметиком.
- Монтаж запрещен при скорости ветра более 7 м/с.
- Не допускается поднимать панели только за верхнюю обшивку, оставлять панели незакрепленными во время перерывов, а также крепить навесное оборудование непосредственно к панелям — все нагрузки должны восприниматься каркасом.
Рекомендации по монтажной резке сэндвич-панелей
- Резка сэндвич-панелей должна производиться исключительно механическими способами без нагрева, чтобы не повредить антикоррозийное покрытие и не нарушить эксплуатационные свойства материала.
- Для резки рекомендуется использовать:
- Электролобзики с мелким профилем зубьев
- Циркуляционные пилы с алмазным диском (для дисковых пил)
- Ручные ножницы по металлу (для фасонных изделий)
- Строительный нож (для тонких слоев и полимерных покрытий)
- Не рекомендуется использовать:
- Болгарки с отрезным диском (угловые шлифовальные машины), так как при нагреве возникает открытый огонь и повреждается покрытие
- Плазменную резку
- Абразивные режущие инструменты
- Резку следует выполнять на устойчивых опорах, выложенных мягким материалом, чтобы избежать деформации и повреждения покрытия.
- При резке сначала разрезаются внешние металлические слои, затем внутренний утеплитель, что требует аккуратности и опыта.
- Разметку панелей лучше делать строительным карандашом или маркером, а не острыми предметами, чтобы не повредить поверхность.
- После резки необходимо тщательно удалить металлическую стружку и пыль с поверхности и из области распила, используя щетки и неабразивные моющие средства.
- Монтажная резка сэндвич-панелей для оконных и дверных проемов производится уже после закрепления панелей на каркасе непосредственно на объекте.
Рекомендации по сверловке сэндвич-панелей
- Для сверления панелей рекомендуется использовать стандартные дрели с соответствующими сверлами.
- После сверления необходимо тщательно удалять металлическую стружку, чтобы избежать коррозии и повреждения покрытия. Для этого удобно использовать щетки.
- Крепежные элементы (саморезы) должны устанавливаться перпендикулярно поверхности панели, с соблюдением минимального расстояния от края панели (не менее 50 мм).
- При вкручивании саморезов необходимо контролировать момент затяжки, чтобы не повредить уплотнительную шайбу и не деформировать панель.
2. Как осуществлять подъем сэндвич-панелей
Для подъема сэндвич-панелей при монтаже используются специальные захваты и грузоподъемные механизмы, обеспечивающие надежное и безопасное перемещение панелей без повреждений.
Основные способы подъема сэндвич-панелей
- Механические захваты
- Наиболее распространенный способ подъема. Механические захваты бывают нескольких видов: рычажные, струбцинные, захваты с замком, а также с применением сквозного сверления панели для крепления штифта.
- При вертикальном монтаже часто используется метод сквозного сверления панели: в металлическом элементе панели сверлят отверстие под углом 90° к поверхности, в которое вставляют крепежный штифт захвата. После монтажа отверстия закрывают фасонными элементами.
- При горизонтальном монтаже панели поднимаются с помощью двух механических захватов, которые устанавливаются в продольную кромку («замок») панели. Это предотвращает повреждения и деформации.
- Механические захваты применяются вместе с текстильными стропами, которые выполняют функцию страховки, предотвращая падение панели при подъеме.
- Для длинных панелей рекомендуется использовать траверсу — поперечную балку, к которой крепятся захваты, что обеспечивает равномерное распределение нагрузки.
- Текстильные стропы
- Используются как дополнительное средство страховки вместе с механическими захватами.
- Подъем с помощью одних только текстильных строп затруднен для длинных панелей из-за угла между ответвлениями строп и риска повреждения панелей.
- Вакуумные захваты
- Современный и эффективный способ, особенно для гладких металлических поверхностей сэндвич-панелей.
- Вакуумные присоски устанавливаются на панель, после чего вакуумный насос создает надежное сцепление.
- Такой способ обеспечивает быстрый, надежный и безопасный подъем, но оборудование достаточно дорогое.
Рекомендации по подъему и монтажу
- Панели не поднимают непосредственно с паллеты, чтобы избежать деформации замков.
- При подъеме панель должна находиться в равновесии, перемещение контролируется управляющим тросом, прикрепленным к другому торцу панели.
- При горизонтальном монтаже панель ставят на прокладки, равномерно распределенные по длине, чтобы не допустить деформации.
- Стыковка панелей должна быть строго вертикальной, не допускается стыковать панели под углом друг к другу.
- Перед началом работы необходимо подготовить рабочее место, оградить опасные зоны и соблюдать технику безопасности: допуск к работе только лиц старше 18 лет, запрещено поднимать панели с массой, превышающей грузоподъемность захвата или подъемного механизма[1][2][4].
Оборудование для подъема
- Захваты грузоподъемностью от 5 до 25 см по толщине панелей, с возможностью изготовления на заказ или своими руками по чертежам.
- Универсальные захваты грузоподъемностью до 500 кг с защитными накладками для предотвращения царапин и деформаций.
- Траверсы и вакуумные присоски для подъема длинных и кровельных панелей.
Как сделать захват своими руками
- Изготовление возможно из металлической профильной трубы или деревянной вешалки с последующей доработкой и покраской.
- Основные этапы: разделение заготовки, сверление отверстий под крепеж, установка шпилек и фиксация гайками, создание прижимного механизма (винтовой или рычажный).
Таким образом, подъем сэндвич-панелей для монтажа осуществляется с помощью специализированных механических захватов (рычажных, струбцинных, с замком или с просверливанием), дополненных страховочными текстильными стропами или вакуумными присосками. Правильное использование оборудования и соблюдение техники безопасности позволяют избежать повреждений панелей и обеспечить качественный монтаж.

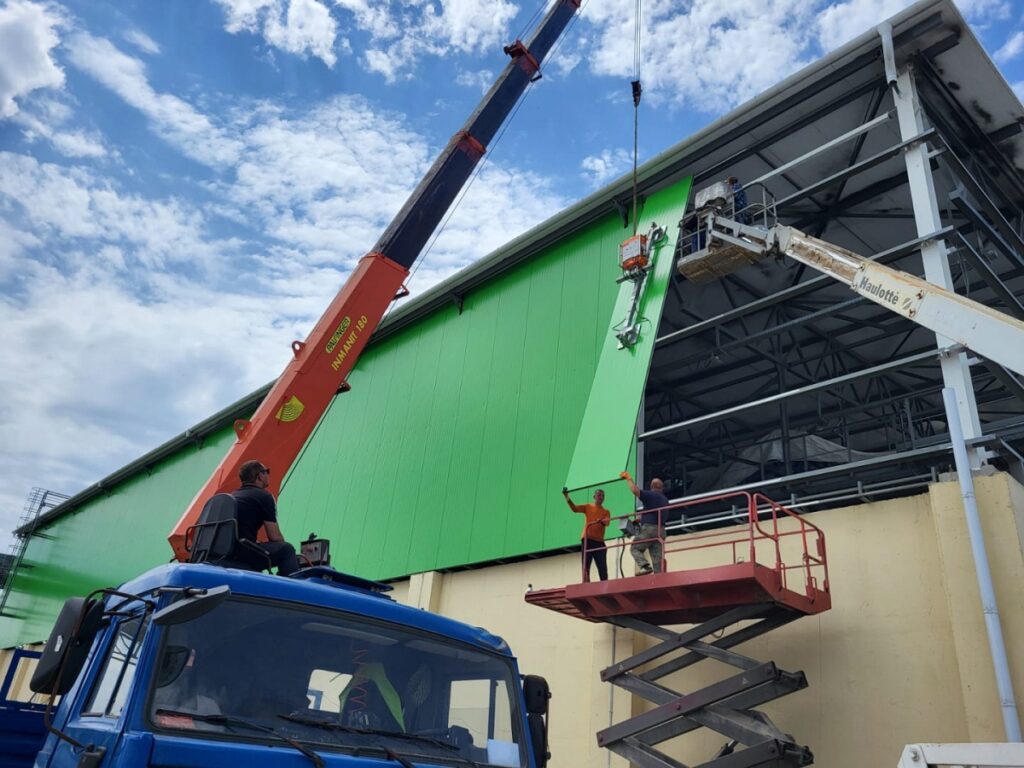

3. Вертикальный монтаж сэндвич-панелей
Особенности вертикального монтажа сэндвич-панелей
Преимущества
— Возможность быстрого и качественного монтажа даже при значительных расстояниях между колоннами.
— Отсутствие необходимости привлечения специальной техники и оборудования.
— Обеспечение высокого уровня прочности и устойчивости конструкции.
— Экономия материалов и рабочей силы за счёт простоты процесса установки.
Этапы работ
1. Подготовка основания:
— Установка направляющих профильных конструкций (цокольных и верхних).
2. Крепление первой панели:
— Начинают установку с одного из края, ориентируясь на установленные ранее направляющие.
— Первая панель устанавливается строго вертикально и фиксируется специальными саморезами.
3. Последовательность укладки последующих панелей:
— Вторая и последующие панели укладываются рядом с предыдущей, обеспечивая плотное прилегание.
— Фиксируют панели специальными саморезами с уплотняющими прокладками.
4. Завершение работ:
— После завершения основного этапа проводится проверка качества монтажа и герметичности всех стыков.
— Устанавливаются дополнительные элементы декора и отделки фасада.
Таким образом, вертикальный монтаж сэндвич-панелей обеспечивает надежное решение для быстрой и качественной облицовки фасадов различных сооружений.
4. Горизонтальный монтаж сэндвич-панелей
Основные этапы:
1. Подготовительные работы:
— Проверка ровности поверхности несущих конструкций (колонн, ригелей), подготовка необходимых инструментов и материалов.
2. Установка первого ряда:
— Начальный ряд панелей располагается внизу, начиная с угла здания. Края панелей выравниваются по нижней линии колонны и фиксируются с использованием специальных саморезов.
3. Монтаж промежуточных рядов:
— Следующий ряд панелей укладывается поверх предыдущего, совмещая замок Z-Lock или аналогичный. Саморезы вкручиваются сверху вниз через верхнюю кромку панели в нижнюю часть предыдущих слоев.
4. Закрытие верхнего ряда:
— Верхний слой панели размещается последним, обеспечив точное совмещение замка с нижним слоем. Особое внимание уделяется обеспечению плотности соединения и равномерному распределению нагрузки.
5. Герметизация стыков:
— Швы между панелями заделываются силиконовыми герметиками или термостойкими лентами для предотвращения проникновения влаги и образования мостиков холода.
—
Преимущества горизонтального монтажа:
— Высокая скорость монтажа.
— Герметичные и прочные стыковые соединения.
— Минимальные требования к строительным лесам.
— Надежная защита от атмосферных воздействий.
—
Данный метод подходит для большинства проектов промышленного и гражданского строительства, особенно там, где необходима быстрая реализация проекта с минимальными затратами труда и материалов.
5. Установка декоративных фасонных элементов сэндвич-панелей
Декоративные фасонные элементы используются для придания эстетичного вида зданию и защиты узлов примыкания от внешних воздействий. Рассмотрим основные этапы установки таких элементов.
Основные этапы монтажа фасонных элементов
- Монтаж начинается с установки цокольного отлива снизу вверх по фасаду здания.
- Фасонные элементы устанавливаются внахлест с обязательной герметизацией стыков. Оптимальный нахлест составляет от 50 мм (горизонтальные элементы) до 80-100 мм (вертикальные элементы).
- Крепление фасонных элементов осуществляется самосверлящими шурупами или заклепками с шагом примерно 300 мм. Для эстетики крепежные элементы часто закрывают декоративными колпачками, окрашенными в цвет фасонных элементов.
- Все наружные фасонные элементы изнутри обрабатываются герметиком для обеспечения герметичности и долговечности конструкции.
- Монтаж ведется по проектной документации, с обязательной подгонкой и подрезкой элементов специалистами, имеющими опыт жестяных работ.
Назначение фасонных элементов
- Обеспечение герметичности стыков и защиты от атмосферных воздействий (влага, пыль, мусор).
- Увеличение теплоизоляционных свойств на участках примыкания панелей.
- Декоративное оформление фасада, придание аккуратного и законченного вида зданию.
Материалы и характеристики
- Фасонные элементы изготавливаются из оцинкованной стали толщиной 0,4–0,7 мм с полимерным покрытием (порошковая краска, ПВХ, полиэстер, пурал, FoodSafe) для защиты от коррозии и подбора цвета под панели.
- Длина элементов обычно составляет 2,5 или 3 метра.
Рекомендации по монтажу
- Работы лучше проводить в благоприятных погодных условиях, избегая сильного ветра и осадков.
- Защитную пленку с фасонных элементов снимают непосредственно перед монтажом.
- Следует избегать зазоров в замковых соединениях панелей, а стыки герметизировать утеплителем или монтажной пеной.
- Монтаж фасонных элементов проводится после полной установки и закрепления сэндвич-панелей.
Таким образом, установка фасонных элементов — это важный завершающий этап монтажа сэндвич-панелей, обеспечивающий герметичность, защиту и эстетичность фасада здания.
6. Монтаж кровельных сэндвич-панелей мы уже рассматривали в предыдущей статье на нашем сайте и предлагаем вам ознакомиться с ней перейдя по данной ссылке.
7. Общие рекомендации по монтажу и уходу за сэндвич-панелями
— Монтаж сэндвич-панелей допустим почти в любую погоду, однако следует обязательно учитывать температуру окружающей среды, рекомендованную производителями используемых герметиков.
— Важно избегать установки минераловатных панелей во время осадков, поскольку влажный утеплитель теряет свои теплоизоляционные свойства и снижает общую прочность конструкции.
— При вынужденных остановках работ рекомендуется временно закрепить каждую панель требуемым количеством крепежных винтов к несущему каркасу.
— Категорически запрещается монтировать любое оборудование непосредственно на панели (например, лестницы, ограждения, промышленное оснащение); монтаж возможен исключительно на несущие конструкции здания.
— Необходимо исключить любые удары по панелям на протяжении всего периода монтажа и последующей эксплуатации.
— Во избежание повреждений категорически недопустимо нарушение целостности защитного покрытия металлических листовых компонентов панелей как при установке, так и в процессе эксплуатации.
— Каждая кровля должна оборудоваться системой водоотведения. Использование современных антиобледенительных решений на основе нагревательного кабеля предотвращает образование льда в водостоках и появление опасных сосулек, избавляя от необходимости механической чистки крыши.
— Требуется осторожная уборка снежного покрова с поверхности панелей.
— Загрязнения очищаются мягкими щетками с применением раствора мыла, после чего остатки средства аккуратно смывают чистой водой сверху вниз. Запрещено использование агрессивных химикатов, растворителей и абразивных чистящих составов.
— Поврежденные участки панелей легко восстанавливаются ремонтной краской. Мелкие царапины покрываются одним слоем краски, глубокие дефекты сначала грунтуются, ржавчина удаляется, поврежденное место обрабатывается очистителем, и наносится второй слой покрытия.
