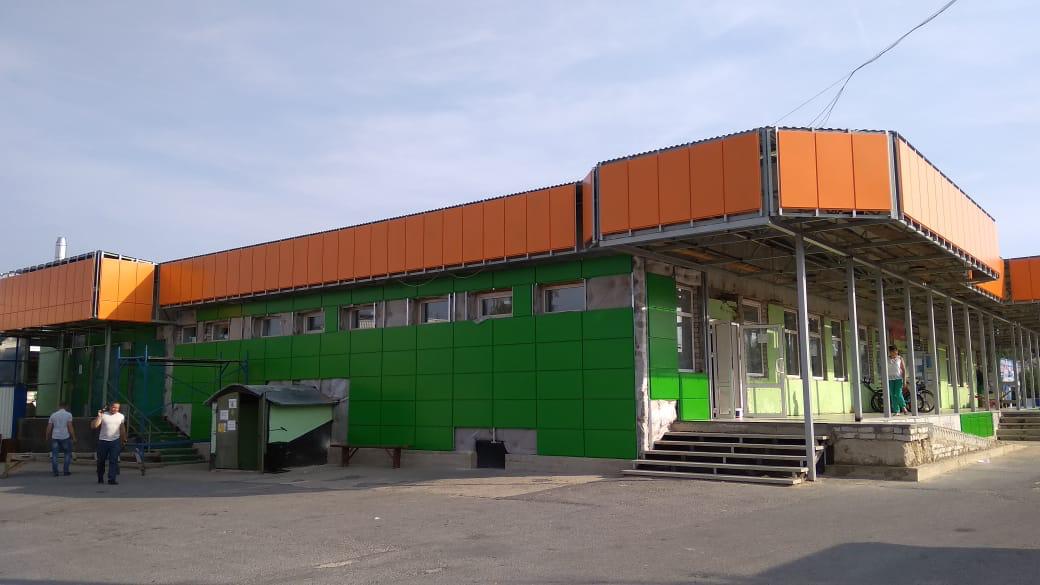

Навесной вентилируемый фасад (НВФ) — это не просто красивая облицовка здания. Это инженерная система, которая защищает стены от влаги, снижает теплопотери и служит десятилетиями без капитального ремонта. Но только при одном условии — правильном монтаже в строгой технологической последовательности.
В этой статье мы подробно разберём каждый этап устройства НВФ из оцинкованной подсистемы и металлокассет — так, как это делают профессионалы.
▎Почему важна правильная последовательность монтажа?
Нарушение технологии даже на одном этапе способно свести на нет все преимущества системы. Смещённые кронштейны, пропущенный слой гидроветрозащиты или неверный зазор для вентиляции — и фасад начнёт копить влагу, деформироваться и терять теплозащитные свойства уже через 2–3 года. Грамотно смонтированная система НВФ работает 50 лет и более.
▎Этап 1. Обследование и подготовка основания
Прежде чем завезти на объект первый кронштейн, необходимо тщательно обследовать несущее основание:
• Проверить прочность и целостность стен — наличие трещин, отслоений, зон с пониженной несущей способностью
• Определить материал стены (бетон, кирпич, газобетон, сэндвич-панели) — от этого зависит выбор анкеров и глубина их заделки
• Оценить геометрию фасада: отклонения по вертикали и горизонтали
• Очистить поверхность от загрязнений, отслаивающейся штукатурки, жировых пятен
Результат этапа: акт обследования основания и чёткое понимание, какие анкерные решения применять.
> 💡 На этом этапе также составляется или корректируется проект фасадной системы с расчётом ветровых нагрузок, шага кронштейнов и толщины утеплителя.
▎Этап 2. Разметка фасада
Разметка — это фундамент всей системы. Ошибка в 5 мм здесь превращается в 50 мм перекоса на уровне последнего этажа.
Работы включают:
• Вынос осевых линий от нулевой отметки с помощью лазерного уровня или теодолита
• Разметку точек крепления кронштейнов по горизонтали и вертикали согласно проекту
• Определение горизонтальных рядов установки несущих и направляющих профилей
• Нанесение отметок для оконных откосов, углов, деформационных швов
Правильная разметка экономит до 20% времени на последующих этапах и исключает переделки.
▎Этап 3. Установка кронштейнов
Кронштейны — это силовой каркас всей системы. Они передают вес облицовки и ветровую нагрузку на несущую стену.
Последовательность:
1. Сверление отверстий под анкеры строго в размеченных точках
2. Продувка и очистка отверстий от пыли
3. Установка термоизоляционных паронитовых прокладок между кронштейном и стеной — обязательный элемент для разрыва мостика холода
4. Монтаж анкерных болтов с контролем моментов затяжки согласно проекту
5. Проверка соосности кронштейнов по натянутому шнуру или лазерной линии
Оцинкованные кронштейны нашего производства выдерживают нагрузку до 1200 Н на точку крепления и не требуют дополнительной антикоррозионной обработки на весь срок эксплуатации.
▎Этап 4. Монтаж теплоизоляции
Утепление в системе НВФ укладывается в два слоя — это исключает сквозные мостики холода на стыках плит.
• Первый слой — плиты минеральной ваты плотностью 45–80 кг/м³ фиксируются на фасад через кронштейны враспор
• Второй слой — плиты плотностью 80–110 кг/м³ укладываются с перевязкой швов первого слоя
• Общая толщина утеплителя определяется теплотехническим расчётом по СП 50.13330
Важно: плиты должны плотно прилегать к стене и друг к другу без зазоров и щелей.
▎Этап 5. Монтаж ветро-гидрозащитной мембраны
Поверх утеплителя обязательно укладывается паропроницаемая ветрозащитная мембрана. Она выполняет сразу три функции:
• Защищает волокна минеральной ваты от выдувания и намокания
• Защищает теплоизоляцию в период монтажа до установки облицовки
Мембрана крепится горизонтальными полосами снизу вверх с нахлёстом не менее 100 мм. Стыки проклеиваются специальной лентой. Фиксация — тарельчатыми дюбелями совместно со вторым слоем утеплителя.
▎Этап 6. Монтаж несущих направляющих профилей
После установки теплоизоляции монтируется вертикальная (реже горизонтальная) обрешётка из оцинкованных направляющих профилей.
Технология монтажа:
• Профили крепятся к кронштейнам с помощью заклёпок или болтовых соединений
• Вертикальность и плоскостность выверяются по уровню и отвесу
• Между торцами профилей оставляется температурный зазор 8–10 мм — это предотвращает деформации при нагреве
• Шаг направляющих выбирается под размер металлокассет согласно проекту
Оцинкованные профили толщиной 1,2–2,0 мм из стали S280GD обеспечивают жёсткость конструкции при минимальном собственном весе.
> 💡 Вентилируемый зазор между наружной поверхностью утеплителя (мембраной) и тыльной стороной облицовки должен составлять не менее 40 мм — это обеспечивает нормальную тягу воздуха по всей высоте фасада.
▎Этап 7. Монтаж металлокассет
Финальный и самый заметный этап — установка фасадных металлокассет. Именно здесь система приобретает законченный архитектурный облик.
Последовательность монтажа кассет:
1. Установка стартового профиля по нижней горизонтали — он задаёт ровный край первого ряда и закрывает нижний торец системы
2. Монтаж кассет начинается снизу вверх, слева направо (или согласно проектной раскладке)
3. Каждая кассета заводится загибами в пазы направляющего профиля и фиксируется заклёпками или кляммерами — в зависимости от типа крепления (видимое/скрытое)
4. Контролируются горизонтальные швы между кассетами — единый шов по всему фасаду
5. Монтируются угловые, откосные и наличниковые элементы — доборные профили, закрывающие углы здания, оконные и дверные проёмы
6. Устанавливаются верхние отливы и карнизные планки, закрывающие верхний торец системы
Металлокассеты нашего производства изготавливаются из оцинкованной стали с полимерным покрытием толщиной 0,7–1,5 мм. Доступны в любом цвете по каталогу RAL, с матовой или глянцевой фактурой.
▎Этап 8. Финальная проверка и сдача работ
По завершении монтажа проводится приёмочный контроль:
• Визуальный осмотр плоскостности и равномерности швов
• Проверка надёжности крепления кассет (простукивание, тест на сдвиг)
• Контроль правильности устройства вентилируемых зазоров снизу и сверху фасада
• Осмотр примыканий к окнам, дверям, кровле, деформационным швам
• Составление исполнительной документации
▎Итог: почему стоит доверить монтаж профессионалам с нашими материалами?
Системы НВФ из оцинкованной подсистемы и металлокассет нашего производства — это:
• Полная комплектация из одних рук: кронштейны, профили, кассеты, доборные элементы, крепёж
• Техническая поддержка на всех этапах — от проектирования до сдачи объекта
• Сертифицированные материалы с подтверждёнными характеристиками по коррозионной стойкости и несущей способности
• Гарантия на покрытие — 10 лет, на конструктив — 25 лет
• Любые цвета, форматы и архитектурные решения под конкретный проект
Соблюдение правильной последовательности монтажа в сочетании с качественными материалами — это единственный способ получить фасад, который выглядит как новый через 20 лет.
