Н144 — несущий профнастил для больших пролётов: разбор геометрии и работы под нагрузкой
- Н144 — это уже не «обшивка», а полноценный несущий элемент конструкции. Высота гофра 144 мм ставит его в один ряд с лёгкими балками и плитами перекрытия.
- Полезная ширина 860 мм, общая — 920 мм. Разница в 60 мм уходит в нахлёст — считать площадь нужно всегда по полезной ширине.
- Перекрывает пролёты 4–6 м и более без промежуточных опор, экономя на металлокаркасе больше, чем стоит сам лист.
- Момент инерции в 10,7 раза выше, чем у НС44, — там, где низкий профиль не справится, Н144 работает с запасом.
- Выпускаем в толщинах 0,7–1,5 мм с расчётом допустимого пролёта под вашу нагрузку. Коммерческое предложение — за 1 день.
1 Что такое Н144 и почему буква «Н» здесь главная
Когда речь заходит о профлисте, большинство представляет себе кровельный или стеновой материал высотой 8–44 мм. Но есть отдельный класс профилей, который работает уже не как «обшивка», а как полноценный несущий элемент конструкции — и Н144 один из самых ярких его представителей.
работает на нагрузку
рабочая высота сечения
по ней считаем площадь
Маркировка расшифровывается просто: Н — несущий, 144 — высота трапециевидного гофра в миллиметрах. И если у стенового или кровельного профиля высота ребра — это вопрос жёсткости «на удобство монтажа», то у Н144 высота гофра 144 мм — это рабочая высота сечения, как у двутавровой балки.
🏗️ Где применяют Н144
- Несъёмная опалубка монолитных перекрытий (сталежелезобетон).
- Кровли промышленных зданий с большим шагом ферм и прогонов.
- Перекрытия по стальным балкам без сплошного настила.
- Ангары, склады, логистические комплексы с большими снеговыми районами.
- Галереи, эстакады, переходы — там, где важен большой пролёт при минимальной массе.
2 Геометрия: почему развёртка определяет всё
Профиль формируют прокаткой плоской стальной полосы (штрипса). Чтобы «свернуть» ребро высотой 144 мм с полноценными полками и наклонными стенками, металла по контуру сечения уходит существенно больше, чем составляет полезная ширина.
где n — число гофр на листе, Δ(ребро) — добавка металла на одно высокое ребро (за счёт двух наклонных стенок высотой 144 мм), L(нахлёст) — металл, уходящий в перекрытие соседнего листа.
На каждое ребро высотой 144 мм уходит дополнительно ориентировочно 160–200 мм металла. При трёх рёбрах на ширину 860 мм и стандартном нахлёсте получаем развёртку (штрипс) порядка 1500 мм:
Коэффициент развёртки ≈ 1,75 — это и есть «плата» за высокий профиль: на каждый квадратный метр готового листа уходит почти в два раза больше плоского металла. Именно поэтому Н144 существенно дороже стеновых марок — но эта разница полностью окупается экономией на металлокаркасе.

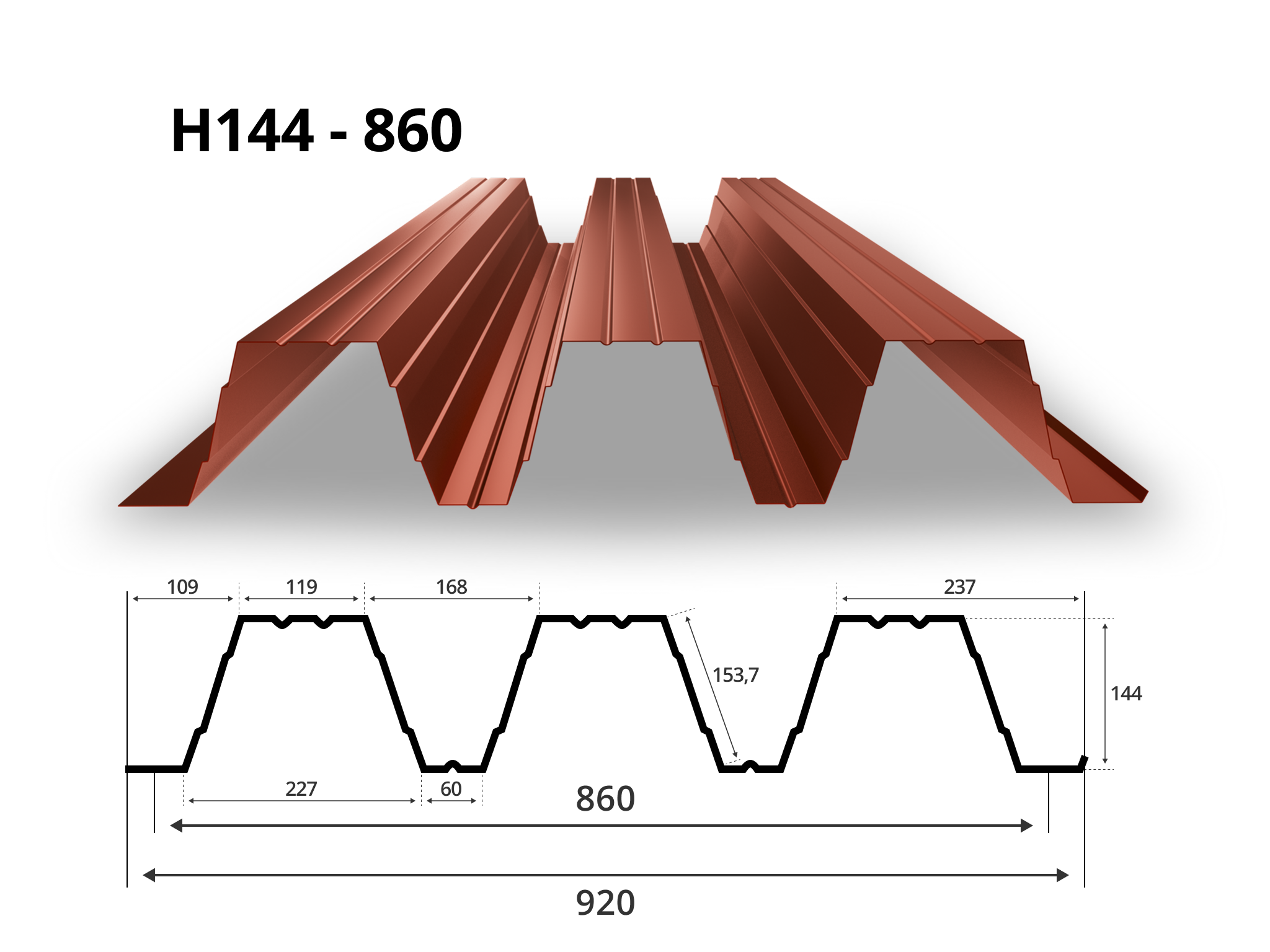

3 Полезная 860 против общей 920: куда уходят 60 мм
Здесь важно не путать два размера — это самая частая ошибка при заказе.
габарит «от края до края»
реальное перекрытие после стыковки
60 мм уходит в нахлёст соседних волн. Это даёт коэффициент полезного использования по ширине:
То есть около 6,5 % площади каждого листа «съедает» нахлёст. На расчёт количества листов это влияет напрямую:
⚠ Важно: считать площадь надо всегда по полезной ширине 860 мм, а не по общей 920. Распространённая ошибка снабженца — заказать по габариту 920 — приводит к нехватке примерно 7 % материала на объекте.
4 Прочность: момент инерции и момент сопротивления
Несущая способность профлиста определяется двумя характеристиками сечения — моментом инерции I (отвечает за жёсткость, прогиб) и моментом сопротивления W (отвечает за прочность, предельный момент).
Для тонкостенного профиля они растут вместе с высотой и толщиной:
где t — толщина стали, h — высота гофра. Именно здесь Н144 показывает свою силу: при высоте 144 мм против, скажем, 44 мм у НС44 момент инерции выше в:
а момент сопротивления — примерно в 3,3 раза. Один лист Н144 работает там, где низкий профиль потребовал бы частой обрешётки или вовсе не справился.
📋 Геометрические характеристики Н144 на 1 м ширины
| Обозначение | t, мм | А, см² | Масса 1 мп, кг | Ix (узкие полки), см⁴ | Wx1 (узкие), см³ | Wx2 (узкие), см³ | Ix (широкие), см⁴ | Wx1 (широкие), см³ | Wx2 (широкие), см³ | Масса 1 м², кг | Ширина заготовки, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Н144-860-0,7 | 0,7 | 10,69 | 8,9 | 304,82 | 41,96 | 52,32 | 284,52 | 42,92 | 44,03 | 10,3 | 1500 |
| Н144-860-0,8 | 0,8 | 12,22 | 10,0 | 352,58 | 48,79 | 59,57 | 329,97 | 49,38 | 51,49 | 11,7 | 1500 |
| Н144-860-0,9 | 0,9 | 13,75 | 11,2 | 401,20 | 55,81 | 67,36 | 376,65 | 55,92 | 59,27 | 13,0 | 1500 |
| Н144-860-1,0 | 1,0 | 15,28 | 12,4 | 450,58 | 63,00 | 75,18 | 424,32 | 62,51 | 67,32 | 14,4 | 1500 |
| Н144-860-1,1 | 1,1 | 16,80 | 13,6 | 500,38 | 70,28 | 83,03 | 473,04 | 69,17 | 75,66 | 15,8 | 1500 |
| Н144-860-1,2 | 1,2 | 18,33 | 14,8 | 548,90 | 77,30 | 90,80 | 522,80 | 75,89 | 84,29 | 17,2 | 1500 |
| Н144-860-1,3 | 1,3 | 19,86 | 15,9 | 596,54 | 84,13 | 98,52 | 573,57 | 82,67 | 93,22 | 18,5 | 1500 |
| Н144-860-1,4 | 1,4 | 21,39 | 17,1 | 641,98 | 90,53 | 106,03 | 625,33 | 89,51 | 102,44 | 19,9 | 1500 |
| Н144-860-1,5 | 1,5 | 22,91 | 18,3 | 688,20 | 97,05 | 113,66 | 678,05 | 96,40 | 111,94 | 21,3 | 1500 |
5 Расчёт допустимой нагрузки и пролёта
Для однопролётной схемы (лист опирается на две опоры) предельный изгибающий момент и допустимая равномерная нагрузка:
где R — расчётное сопротивление стали (для типовых марок R ≈ 230 МПа), L — пролёт.
📐 Пример расчёта: Н144 толщиной 0,9 мм
Возьмём Н144 толщиной 0,9 мм, W = 55 см³/м = 55 ⋅ 10⁻⁶ м³/м, R = 230 ⋅ 10⁶ Па:
Тогда для разных пролётов:
- при L = 4 м: q(доп) = (8 ⋅ 12,7) / 16 ≈ 6,3 кН/м² (≈ 640 кг/м²)
- при L = 5 м: q(доп) ≈ 4,1 кН/м² (≈ 410 кг/м²)
- при L = 6 м: q(доп) ≈ 2,8 кН/м² (≈ 280 кг/м²)
6 Проверка по прогибу
Кроме прочности проверяют жёсткость. Для однопролётной балки под равномерной нагрузкой:
где E = 2,06 ⋅ 10⁵ МПа — модуль упругости стали, f(пред) — предельный прогиб. Для кровли обычно принимают:
Именно высокий момент инерции I Н144 позволяет держать прогиб в норме на больших пролётах — там, где низкий профиль уже «играл» бы под снегом.
7 Толщина стали и металлоёмкость
Для несущего профиля толщина — не «галочка», а несущий ресурс. Типовой ряд для Н144: 0,7 / 0,8 / 0,9 / 1,0 / 1,1 / 1,2 / 1,3 / 1,4 / 1,5 мм (под перекрытия нередко берут 1,0–1,5 мм).
Масса 1 м² полезной площади с учётом развёртки:
При ρ = 7850 кг/м³ и k ≈ 1,45:
8 Монтаж и крепёж: что важно для высокого профиля
🔧 Правила монтажа Н144
- Опирание. Лист укладывают узкой полкой ребра вверх (рабочее положение «гофрой вверх» для кровли). На опору заводят так, чтобы крепление шло через нижнюю полку.
- Крепёж. Используют кровельные саморезы или специальные с увеличенной несущей способностью; в перекрытиях — крепление к балкам через нижнюю полку, иногда с приваркой / дюбелями.
- Нахлёст по длине при стыковке листов — не менее 200–300 мм с герметизацией, шаг зависит от уклона.
- Боковой нахлёст — те самые 60 мм (920 − 860), которые уже заложены в геометрию волны.
- Хождение по листу при монтаже — только по линии опор и по нижним полкам, чтобы не сминать высокое ребро.
9 Покрытие и долговечность
Несущий лист работает десятилетиями, поэтому защита металла критична:
- Оцинковка — базовый вариант для перекрытий и опалубки (класс цинка задаёт срок до коррозии).
- Полимерные покрытия (полиэстер и др.) — для открытых кровель и фасадов, где важны и стойкость, и внешний вид.
Чем агрессивнее среда (промзона, побережье, повышенная влажность), тем выше требуемый класс цинкового слоя и качество полимера. Для регионов ЦФО с их снегами и перепадами температур рекомендуем цинк от 180 г/м².
10 Где Н144 действительно оправдан, а где избыточен
• монолитные перекрытия
• высокие снеговые районы
• экономия на каркасе
• стеновые и заборные конструкции
• короткие пролёты с малой нагрузкой
11 Производственные площадки и доставка
Поставка профнастила Н144 осуществляется с трёх производственных площадок. Это позволяет быстрее обрабатывать заказы и организовывать доставку в разные регионы Центральной России.
🏭 Площадка в Липецке
- Липецкая область
- Орловская область
- Воронежская область
- Рязанская область
- Тамбовская область
- Курская область
- Тульская область
🏭 Площадка в Воскресенске
- Московская область
- Владимирская область
- Ивановская область
- Калужская область
🏭 Площадка в Кимрах — для Тверской и соседних областей
Площадка в городе Кимры Тверской области — одна из ближайших к Твери, Вологде, Ярославлю и Костроме. Отсюда оперативно доставляем профнастил Н144 в центральном и северо-западном направлениях:
- Тверская область
- Вологодская область
- Ярославская область
- Костромская область
- Ивановская область
- Владимирская область
- Смоленская область
- Брянская область
- Псковская область
- Новгородская область
🚚 Доставка по регионам ЦФО
Возим собственным и наёмным транспортом по Тверской, Вологодской, Ярославской, Костромской, Ивановской, Владимирской и другим областям. Подбираем технику под объём и габариты партии — длинномеры и манипуляторы.
📍 Сроки и условия
- Со склада — отгрузка от 1–2 дней
- Изготовление под заказ — обычно от 3–7 дней
- Доставка по областям — 1–2 дня в зависимости от плеча
- Самовывоз — с любой из трёх площадок бесплатно
- Резка в размер — от 0,5 м до 12 м, минимум отходов и нахлёстов
12 Вывод: три главные цифры Н144
Н144 — это уже не «обшивка», а конструкционный элемент. Его сила — в высоте гофра 144 мм, которая даёт момент инерции в разы выше, чем у привычных кровельных профилей, и позволяет перекрывать большие пролёты с минимальной массой.
определяет несущую способность
по ней считаем площадь
60 мм уходит в нахлёст
13 Что запросить перед заказом
Для несущей конструкции «на глаз» не выбирают. Перед заказом Н144 уточните:
📋 Чек-лист перед заказом
- Толщину стали (0,7 / 0,8 / 0,9 / 1,0 / 1,1 / 1,2 / 1,3 / 1,4 / 1,5 мм) под вашу нагрузку и пролёт.
- Марку стали и расчётное сопротивление R.
- Класс цинкового либо полимерного покрытия под условия эксплуатации.
- Сертификат и ссылку на нормативный документ (ГОСТ / ТУ).
- Фактическую полезную ширину 860 мм — для точного расчёта раскладки.
в диапазоне толщин 0,7–1,5 мм под конкретную несущую задачу
Частые вопросы (FAQ)
❓ В чём разница между общей шириной 920 мм и полезной 860 мм?
Общая ширина 920 мм — это габарит листа «от края до края», как он лежит на земле. Полезная ширина 860 мм — то, что лист реально перекрывает после стыковки, потому что 60 мм уходит в нахлёст соседних волн. Считать площадь и количество листов нужно всегда по полезной ширине 860 мм. Ошибка в расчёте по габариту 920 приводит к нехватке примерно 7 % материала на объекте.
❓ Почему коэффициент развёртки такой большой — 1,75?
Чтобы «свернуть» ребро высотой 144 мм с полноценными полками и наклонными стенками, металла по контуру сечения уходит существенно больше, чем составляет полезная ширина. На каждое ребро уходит дополнительно 160–200 мм металла. Это «плата» за высокий профиль: на каждый квадратный метр готового листа уходит почти в два раза больше плоского металла. Но эта разница полностью окупается экономией на металлокаркасе.
❓ Насколько Н144 прочнее низких профилей?
При высоте 144 мм против 44 мм у НС44 момент инерции выше примерно в 10,7 раза, а момент сопротивления — в 3,3 раза. Один лист Н144 работает там, где низкий профиль потребовал бы частой обрешётки или вовсе не справился.
❓ Где Н144 оправдан, а где избыточен?
Оправдан: большие пролёты без промежуточных опор (4–6 м и более), монолитные перекрытия по профлисту (несъёмная опалубка), высокие снеговые районы, промышленные кровли, задачи, где экономия на каркасе важнее цены листа. Избыточен: лёгкие кровли частных домов с частой обрешёткой, стеновые и заборные конструкции, короткие пролёты с малой нагрузкой — там высокий профиль просто переплата.
❓ Можно ли использовать Н144 как несъёмную опалубку?
Да, это одно из основных применений. Н144 часто применяют основой под монолитную плиту перекрытия — лист берёт на себя нагрузку при заливке бетона и работает в составе плиты как внешняя растянутая арматура. Для опалубки рекомендуем толщину 1,0–1,2 мм с усиленным цинковым покрытием и хорошим рифлением гофры для сцепления с бетоном.
❓ Какие особенности монтажа высокого профиля?
Лист укладывают узкой полкой ребра вверх. Крепление — через нижнюю полку кровельными саморезами с увеличенной несущей способностью. Нахлёст по длине — не менее 200–300 мм с герметизацией. Боковой нахлёст — те самые 60 мм (920 − 860), которые уже заложены в геометрию. Хождение по листу при монтаже — только по линии опор и по нижним полкам, чтобы не сминать высокое ребро.
❓ Какую толщину стали выбрать?
Зависит от нагрузок и шага опор. Для кровли с пролётом до 4 м обычно достаточно 0,7–0,9 мм, для пролётов 4–5 м — 0,9–1,0 мм, для пролётов 5–6 м и более — 1,0–1,5 мм. Для перекрытий и опалубки — 1,0–1,2 мм. Поможем с расчётом — отправьте пролёт, снеговой район и схему опирания, наш инженер подберёт оптимальную толщину.
❓ От чего зависит цена Н144?
От толщины металла (0,7 → 1,5 мм), класса цинка (140 → 275 г/м²), полимерного покрытия (полиэстер, цвет по RAL — +10–25%), объёма партии (опт дешевле, скидки от тонны). Из-за большого коэффициента развёртки (≈1,75) Н144 существенно дороже стеновых марок, но эта разница окупается экономией на металлокаркасе.
❓ Делаете лист под длину объекта?
Да, режем в размер — от 0,5 м до транспортного максимума (обычно до 12 м). Это убирает поперечные нахлёсты, снижает отходы и расход крепежа, ускоряет монтаж. Для кровли можно сделать лист от карниза до конька одним полотном.
❓ За сколько готовите коммерческое предложение?
За 1 день — с актуальными ценами, спецификацией и расчётом несущей способности под вашу схему опирания и снеговой район. Если нужен срочный расчёт — сообщите менеджеру, постараемся подготовить КП в течение нескольких часов. Инженерный расчёт — бесплатно при заказе.
❓ Что нужно прислать для расчёта?
Пришлите пролёты (шаг прогонов или балок), снеговой район (или адрес объекта), схему опирания (однопролётная / многопролётная), площадь или габариты, пожелания по цинку / покрытию. Мы рассчитаем оптимальную толщину, дадим спецификацию с раскладкой листов и подготовим КП за 1 день.
❓ В какие регионы доставляете?
По 6 и более областям ЦФО: Тверская, Вологодская, Ярославская, Костромская, Ивановская, Владимирская, Московская, Смоленская, Брянская, Псковская, Новгородская и другие. Отгрузка с трёх площадок — Липецк, Воскресенск, Кимры.
❓ Сколько стоит доставка?
Зависит от расстояния и объёма партии. Для оптовых заказов — специальные условия логистики. Точную стоимость назовём при оформлении заявки. Доставка по областям — обычно 1–2 дня в зависимости от плеча.
❓ Есть ли самовывоз?
Да, самовывоз с любой из трёх производственных площадок — г. Кимры, г. Липецк, г. Воскресенск — бесплатно, в удобное для вас время в часы работы (Пн–Пт, 9:00–17:00).
❓ Каким транспортом доставляете?
Собственным и привлечённым: манипуляторы и длинномеры — подбираем технику под объём и габариты партии. Для профнастила Н144 длиной до 12 м используем длинномеры. Для крупных объектов возможна поставка точно к началу монтажных работ.
