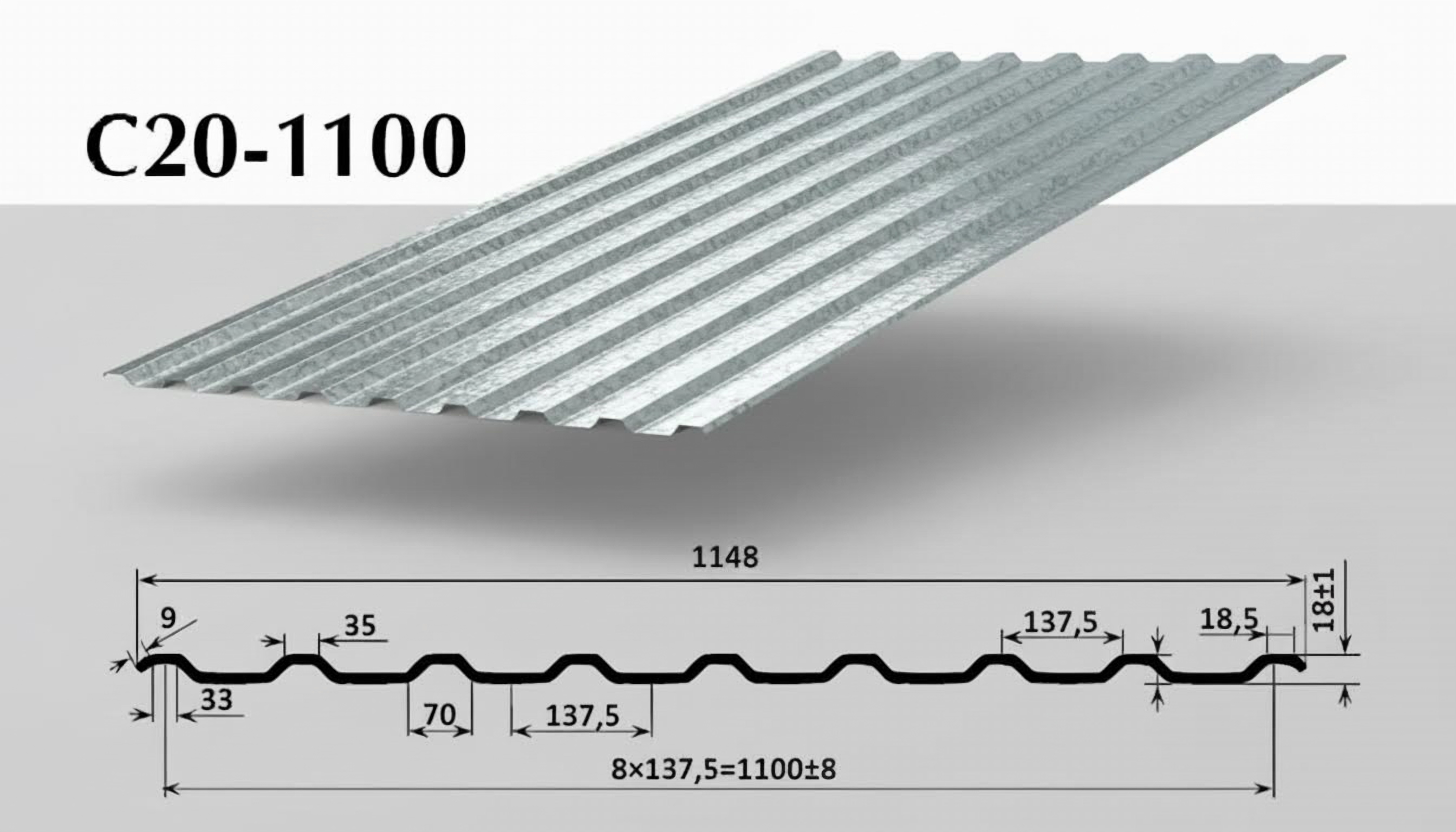

Профнастил С20 с покрытием Полиэстер: универсальная прочность для архитектурных решений
Профнастил марки С20 с разнополочным профилем и полиэстеровым покрытием — это усиленное стеновое решение, объединяющее повышенную несущую способность и безупречную эстетику. Его конструктивная особенность — асимметричная геометрия волны с выраженным перепадом высоты полок — обеспечивает оптимальное соотношение жесткости и экономичности, делая материал востребованным выбором для объектов, где требования к прочности превышают возможности классического С8 или С10.
Ключевые технические параметры:

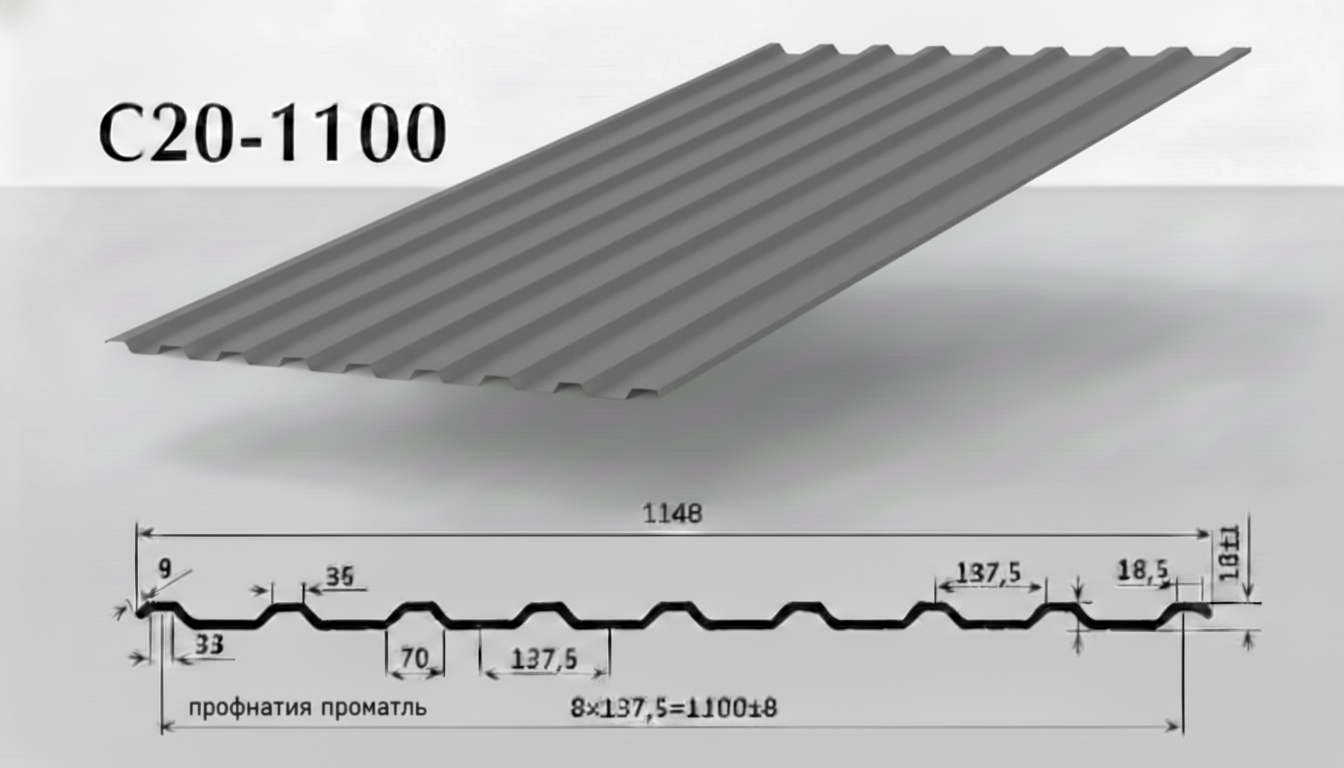

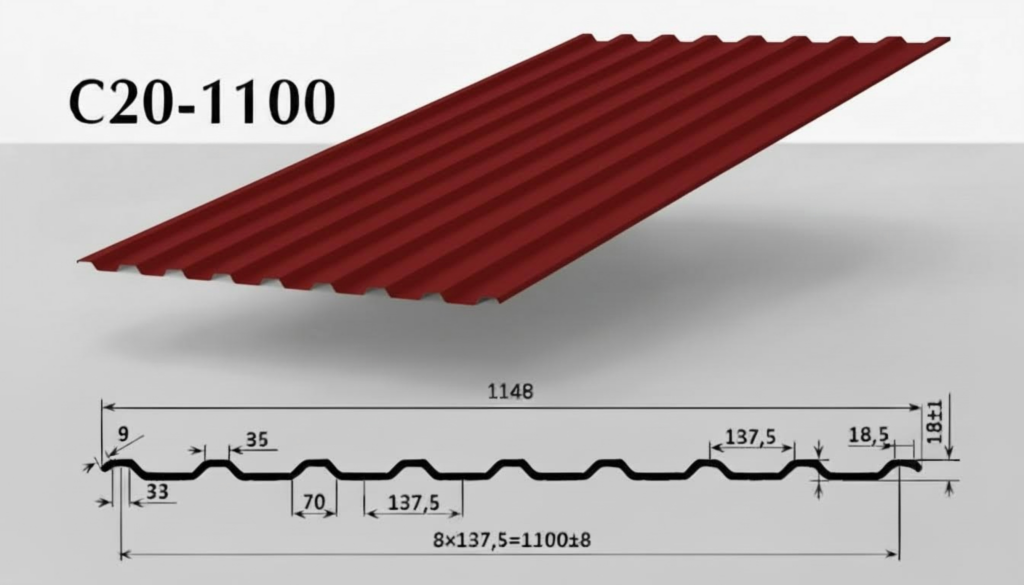

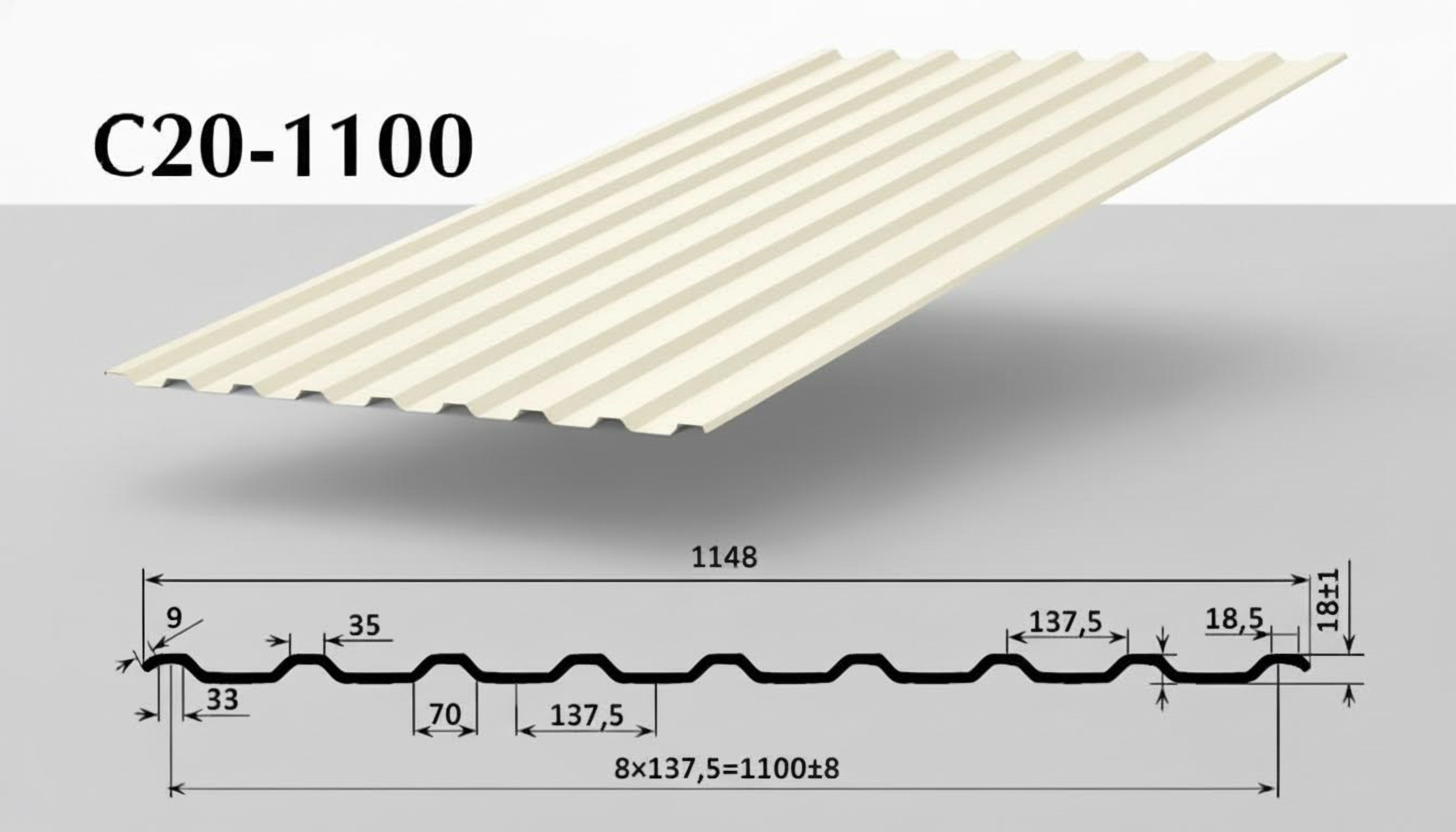

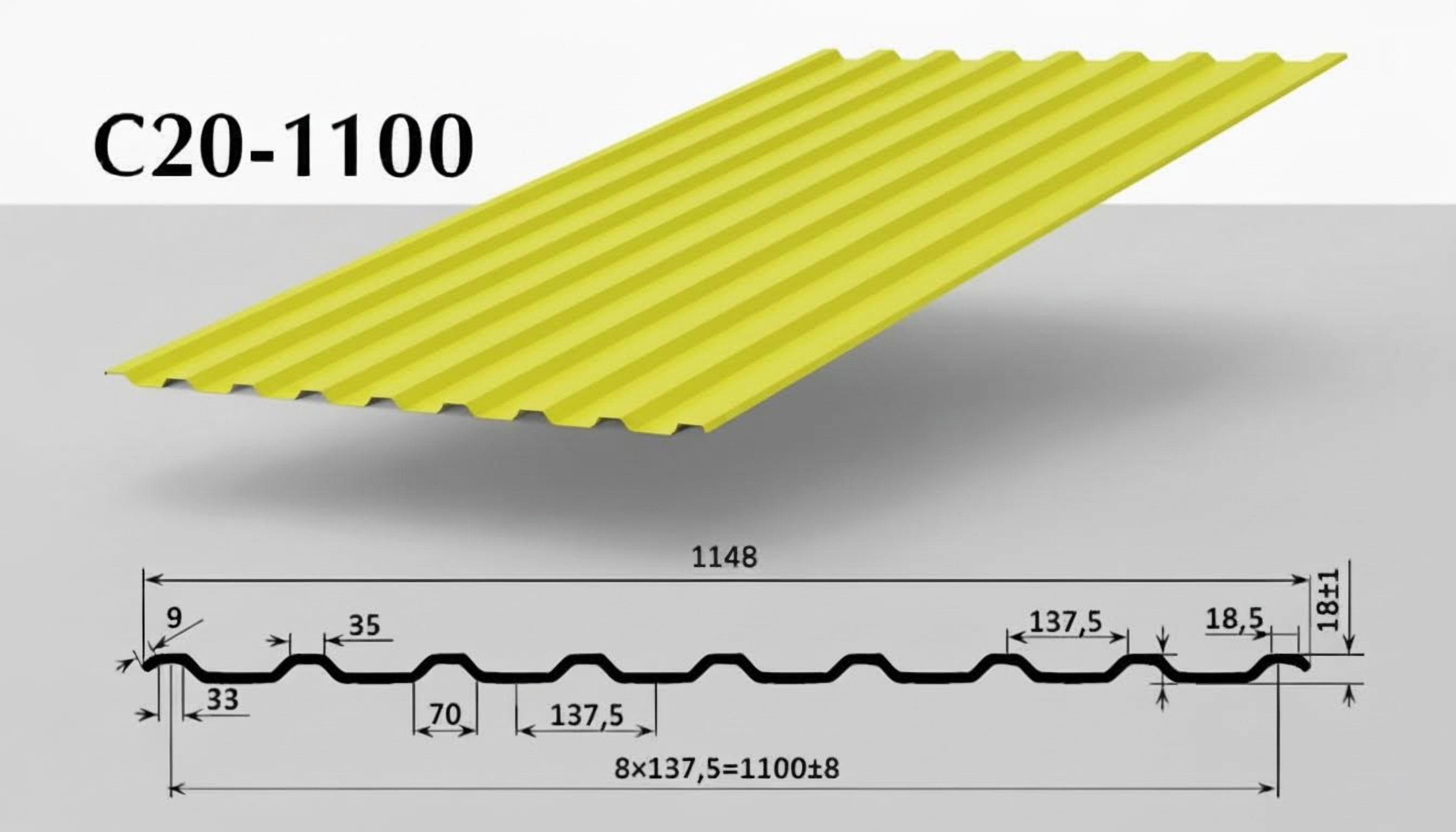

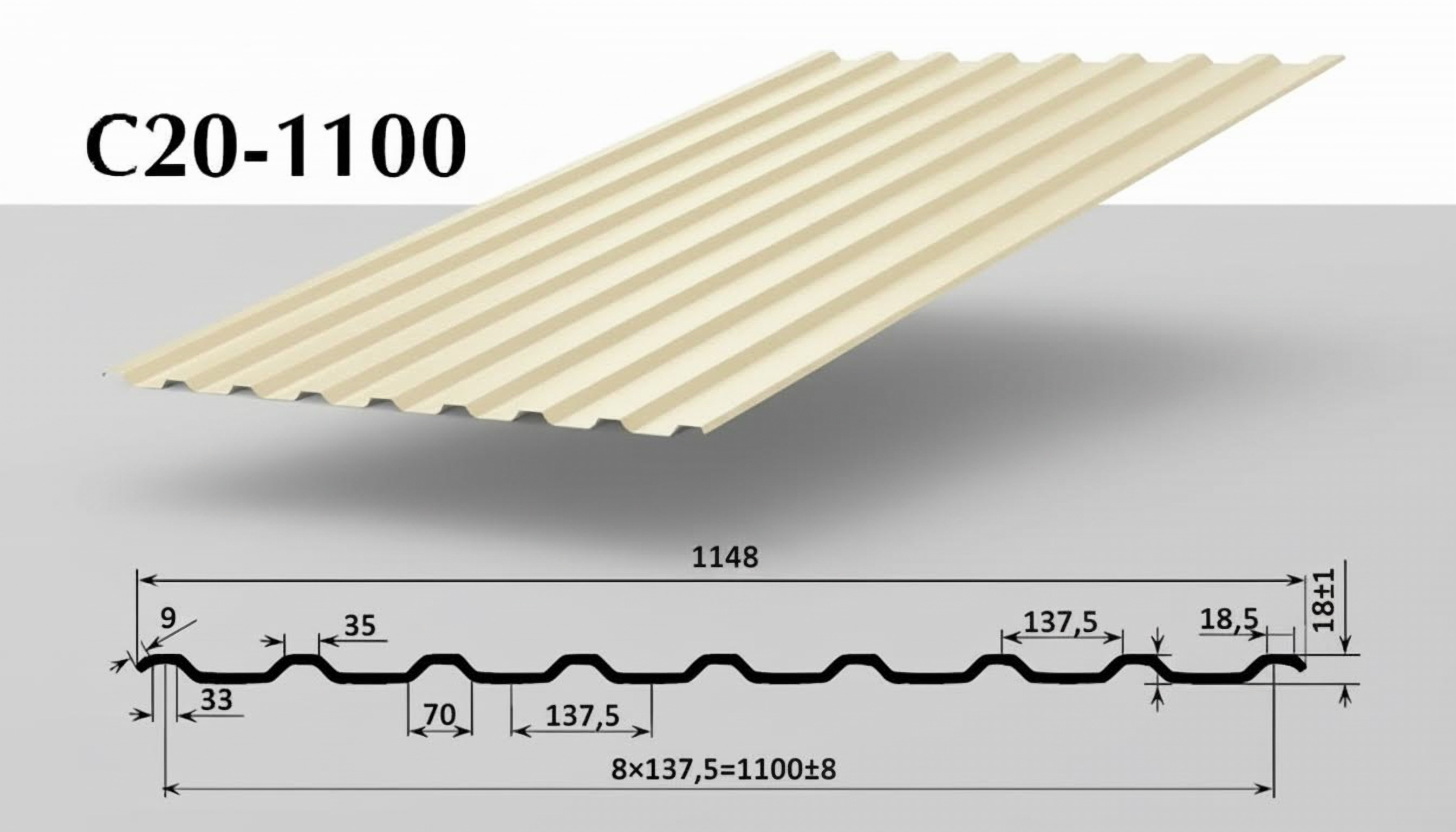

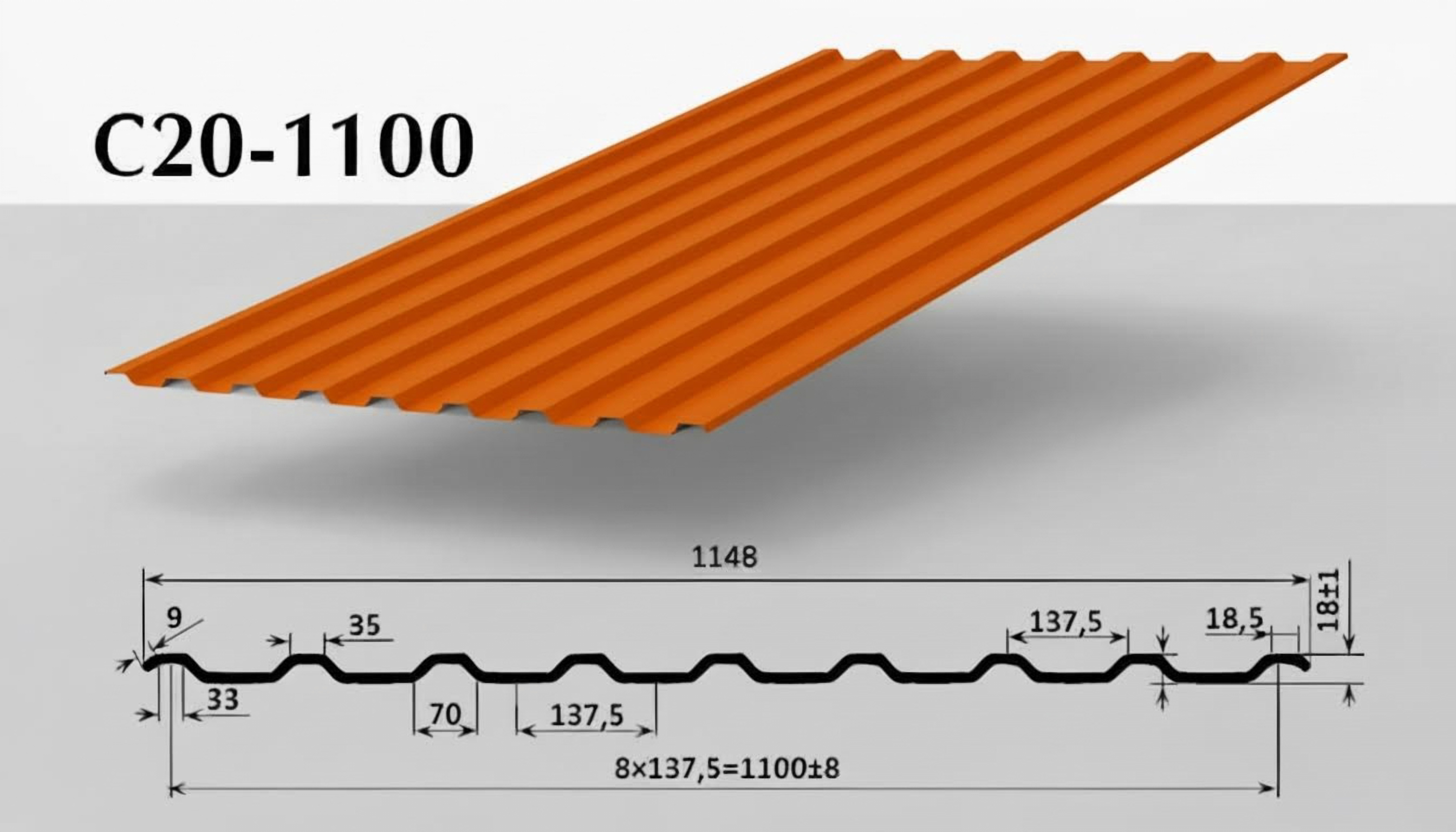

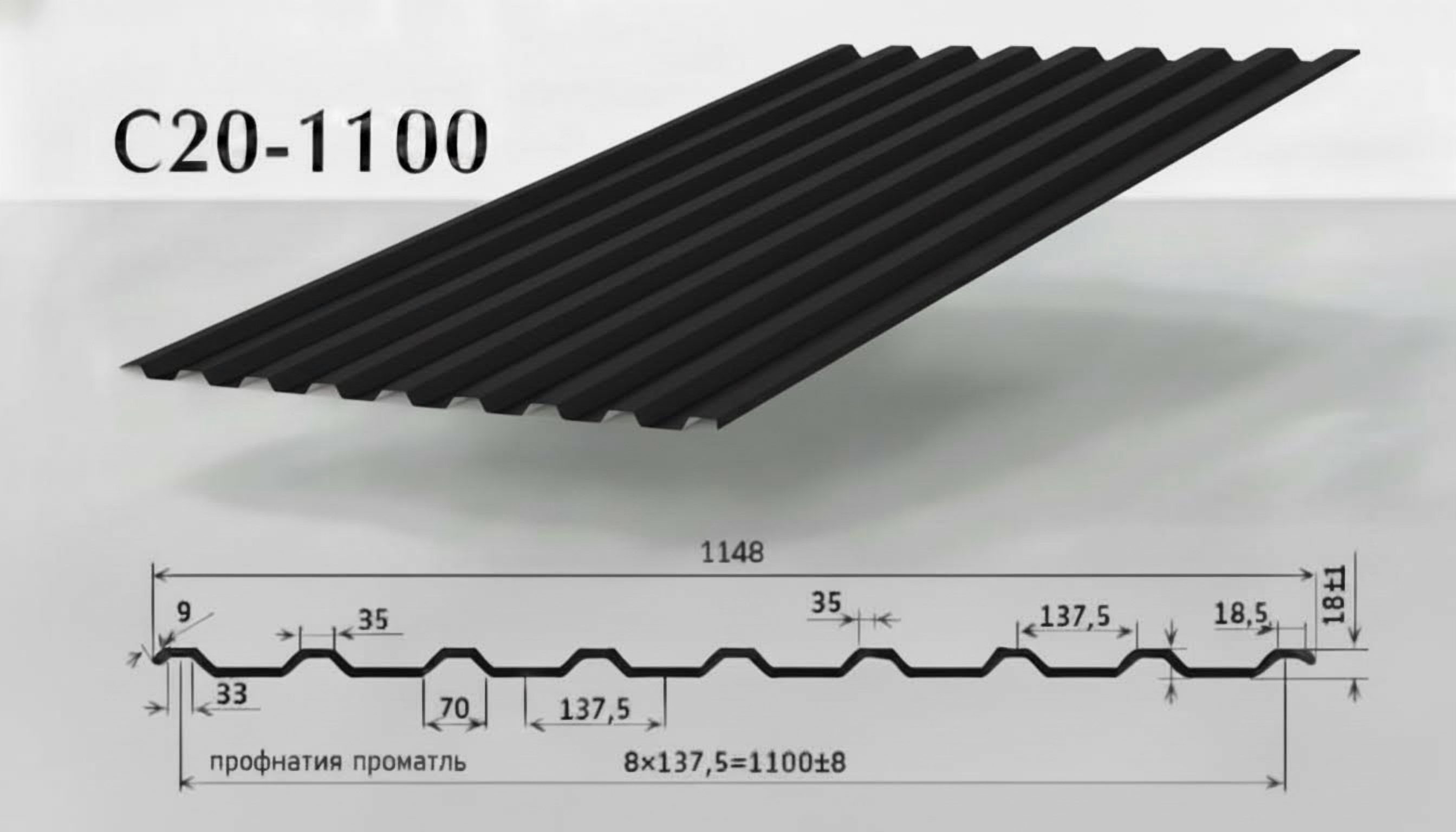

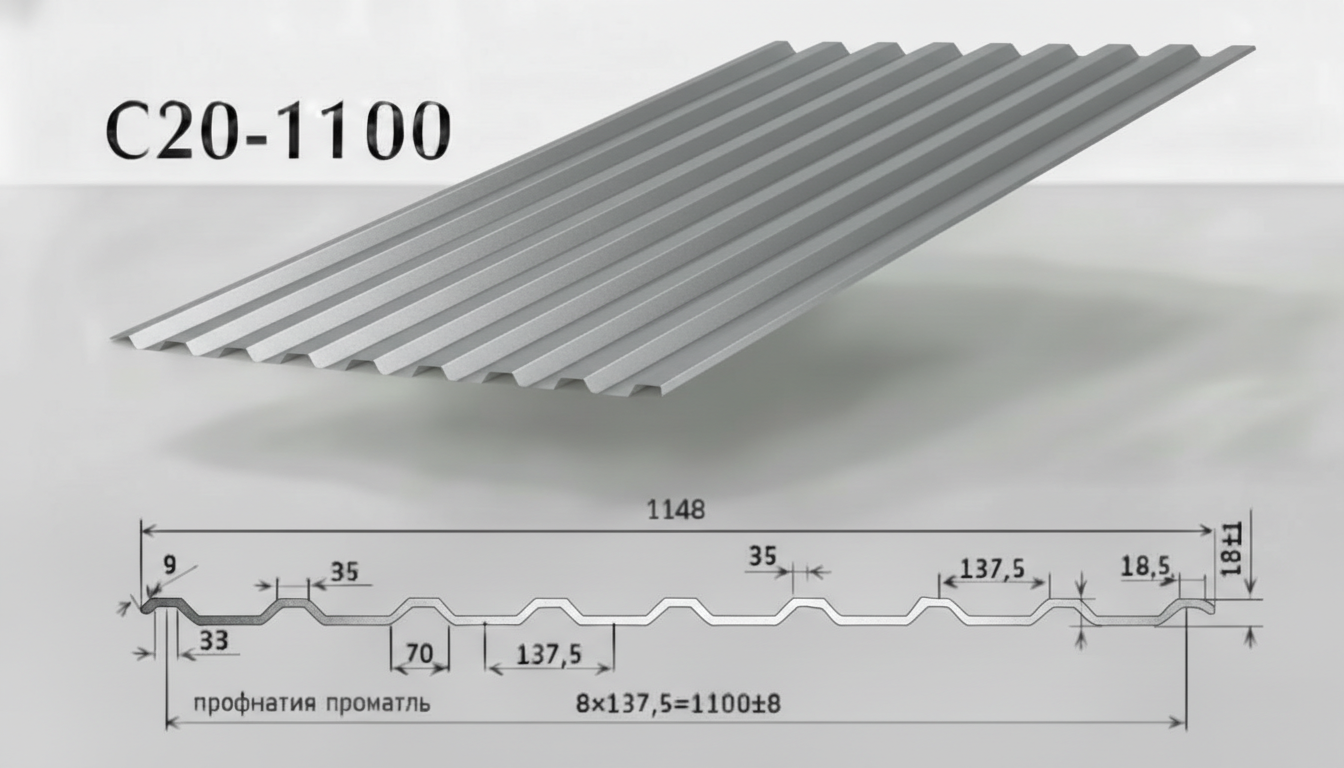

Тип профиля: Разнополочный (асимметричный), высота ребра — 20 мм.
Ширина: Полная / полезная — 1150 мм / 1100 мм.
Длина: Изготовление по индивидуальному заказу от 0,5 до 12 метров.
Толщина металла: 0,45–0,80 мм (усиленный вариант для ветровых нагрузок).
Покрытие: Высококачественный Полиэстер (PE) — глянцевый или матовый.
Цвет: Любой оттенок по каталогу RAL (более 200 вариантов).
Преимущества разнополочного профиля С20:
Увеличенная несущая способность: Высота профиля 20 мм формирует более жесткую геометрию сечения, позволяя использовать профнастил при разреженной обрешетке (шаг до 1,5 м) и в регионах с повышенными ветровыми нагрузками.
Функциональная эстетика: Разновысокие полки создают выразительную фактуру фасада, придавая зданию динамичный, современный облик. Отчетливая геометрия волны подчеркивает архитектурную графику.
Универсальность монтажа: Асимметричный профиль упрощает стыковку листов и обеспечивает надежный нахлест, исключающий затекание влаги при косом дожде.
Надежная защита: Полиэстеровое покрытие сохраняет насыщенность цвета под воздействием УФ-лучей и противостоит коррозии на протяжении всего срока службы, подтвержденного гарантией производителя до 15 лет.
Идеальное применение:
Благодаря сбалансированным характеристикам прочности и веса, профлист С20 успешно используется в самых разных проектах:
Фасадные системы коттеджей, таунхаусов, торговых центров и производственных корпусов — там, где требуется надежная защита стен с архитектурной выразительностью.
Ограждения повышенной жесткости: заборы вдоль оживленных трасс, периметры промышленных зон, спортплощадок и логистических комплексов. Профиль С20 устойчив к ветровым нагрузкам и механическим воздействиям.
Стеновые сэндвич-панели: используется в качестве внешней обшивки в составе утепленных конструкций.
Хозяйственные постройки: ангары, навесы, складские помещения, где важна долговечность и презентабельный внешний вид.
Ворота и калитки: легкость материала позволяет создавать прочные и бесшумные распашные и откатные конструкции без утяжеления фурнитуры.
Почему выбирают С20?
Это «золотая середина» в линейке стеновых профилей. С20 заметно прочнее «восьмерки» или «десятки», но при этом сохраняет экономичность монтажа и транспортировки. Он одинаково востребован как в частном домостроении, так и в индустриальном масштабе — везде, где нужен запас прочности без перехода в категорию тяжелого несущего настила.
Длина листов профилированных не более 13,6 метров (длина устанавливается по решению заказчика);
Длина металлочерепицы от 0,5, до 6,0 метров (при заказе длины более 6,0 метров гарантийные обязательства не распространяются;
Толщина исходной заготовки может варьироваться от 0,2мм до 1,5мм.
Требования к геометрической точности
Предельные отклонения размеров изделий
Высота изделия, мм
Предельные отклонения,мм
по высоте
по ширине
по длине
от 8 до 44 включительно
±1,0
±8,0
±8,0 (до 6 метров)
±15,0 (более 6 метров)
от 57 до 60 включительно
±1,5
±10,0
от 75 до 114 включительно
±2,5
±15,0
от 126 до 200 включительно
±3,0
По согласованию изготовителя и потребителем отклонение по длине выше указанного предела браковочным признаком не является.
Предельные отклонения по толщине заготовки
Толщина проката, мм
Предельные отклонения по толщине при ширине проката, мм
до 1000 мм включительно
от 1000 до 1500 мм включительно
более 1500 мм
0,20-0,40 мм
±0,06
±0,07
±0,08
0,40-0,60 мм
±0,08
±0,09
±0,10
0,60-0,90 мм
±0,09
±0,10
±0,11
0,90-1,20 мм
±0,11
±0,12
±0,14
1,20-1,50 мм
±0,13
±0,14
±0,16
По согласованию изготовителя и потребителем отклонение по толщине выше указанного предела браковочным признаком не является.
Качество лакокрасочного покрытия изделий должно соответствовать требованиям исходной заготовки:
цинковое покрытие по ГОСТ 14918;
цинковое покрытие с лакокрасочным или полимерным покрытием в соответствии с ГОСТ 30246 или по ТУ завода изготовителя.
Типы покрытий
Вид полимерного покрытия
Условные обозначения
Номинальная толщина, мкм
—
Соответствие по ISO 1043-1-2001
Грунтовки:
полиэфирная (полиэстеровая)
—
—
4-7
эпоксидная
—
—
4-7
Отделочные эмали (лицевая сторона):
полиэфирная (полиэстеровая)
ПЭ
PE
12-30
матовая полиэфирная (полиэстеровая)
ПЭМ (ПЭМА)
PEM (PEA)
20-35
поливинилденфторидная
ПВДФ
PVDF
18-27
ПВХ пластизол
ПЛ
PVC
100/200
Полиуретан с добавлением полиамида
ПУРАЛ
PURAL
20-50
Требования к покрытиям
Наименование показателя
Вид защитно-декоративного полимерного покрытия
Полиэстер
Полиэстер матовый
Поливинилденфторидная
Пластизол
Пурал
ПЭ
ПЭМ
ПВДФ
гладкий
тиснение
Пурал
Вид поверхности
гладкая
шероховатая
гладкая
гладкая
тиснение
гладкая
Толщина покрытия номинальная, мкм
12-30
20-35
18-27
100
200
20-50
Блеск, %
5-80
5-80
5-50
меньше 5
5-80
5-80
Прочность покрытия при изгибе на 180ᶱ
1t
2t
1t
0t
0t
2t
Адгезия покрытия к металлу, бал не ниже
0
0
0
0
0
0
Адгезия прочности при обратном ударе Дж
5-10
5-10
5-10
10-15
10-15
5-10
Стойкость к нейтральному соляному туману, час
500
750
1000
1000
1000
1000
Требования к качеству поверхности:
Критические дефекты, не допускаемые на любой поверхности:
Набухание, раковины, трещины, а также любые иные дефекты, достигающие металлической основы.
Допустимые особенности на лицевой стороне:
Неоднородность рисунка кристаллизации цинка или блеска в пределах одной партии.
Незначительные царапины, потертости, риски и следы от формообразующих валков, при условии сохранения целостности защитного слоя.
Для покрытия типа «пластизол» допускаются локальные искажения рельефного рисунка и участки растяжения полимера, возникшие при деформации.
Допустимые особенности на обратной (нелицевой) стороне:
Непрокрасы, штрихи, риски и включения, не нарушающие сплошности покрытия.
Механические свойства оцинкованного и нержавеющего проката
Стандарт
Марка стали, группа ХП, ПК
Временное сопротивление σв, Н/мм2
Предел текучести σ0,2, Н/мм2
Относительное удлинение δ4, %
ГОСТ 14918
01
—
—
—
02
270-500
—
22
03
270-420
—
26
04
260-380
не более 260
30
05
260-350
не более 220
36
06
не более 180
37
07
не более 170
39
ГОСТ 14918
220
не менее 300
не менее 220
20
250
не менее 330
не менее 250
19
280
не менее 360
не менее 280
18
320
не менее 390
не менее 320
17
350
не менее 420
не менее 350
16
AISI
201
не менее 640
не менее 310
40
304
не менее 515
не менее 215
40
321
не менее 515
не менее 205
40
316
не менее 515
не менее 205
40
403
не менее 485
не менее 310
25
430
не менее 450
не менее 205
22
Требования к исходным материалам:
Толщина проката:
Для профилей высотой от 8 до 126 мм включительно применяется прокат нормальной точности по толщине (класс Б) по ГОСТ 14918.
Для профилей высотой свыше 126 мм рекомендуется использовать прокат повышенной точности по толщине (класс А) с обрезной кромкой по ГОСТ 14918. Допускается применение проката с необрезной кромкой (НО).
Цинковое покрытие: Масса цинкового покрытия на холоднокатаном оцинкованном прокате должна соответствовать следующим классам: 60, 80, 100, 120, 140, 150, 180, 200, 225, 275, 350.
Качество металла: Химический состав стали и механические свойства проката должны соответствовать требованиям ГОСТ 14918 и ГОСТ 21631.
Дополнительные параметры: Конкретный класс толщины цинкового покрытия, тип кристаллизации (КР/МТ), а также характеристики защитно-декоративного полимерного покрытия (материал, тип, цвет, класс внешнего вида лицевой стороны) согласовываются между заказчиком и изготовителем при заключении договора.

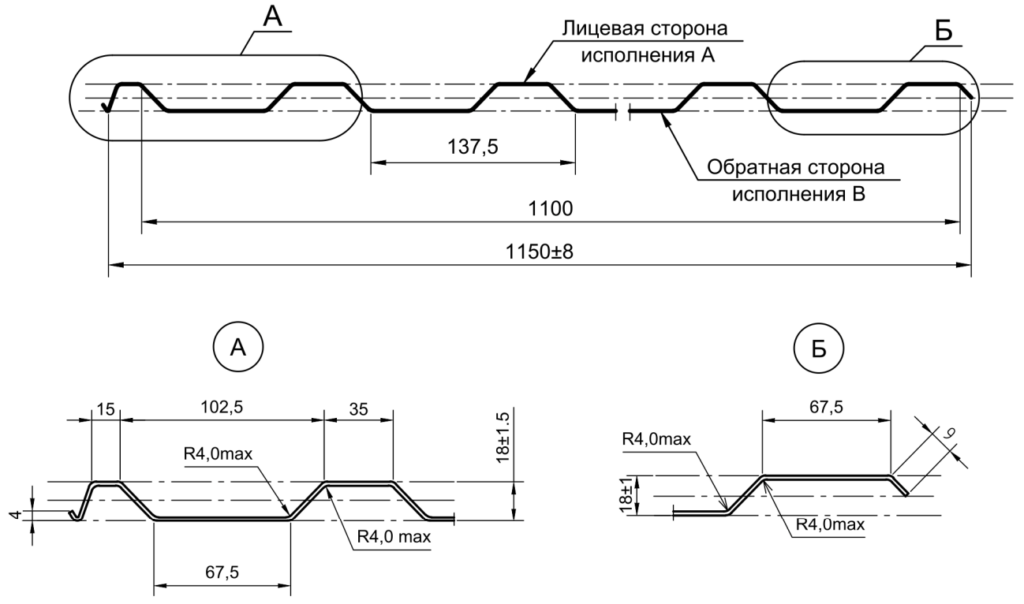

Форма, размеры , параметры и справочные характеристики профилей
Основные типы профнастила по назначению
Тип
Маркировка
Высота волны, мм
Назначение
Особенности
Стеновой
С
8-21
Заборы, облицовка стен и фасадов
Небольшая высота профиля
Универсальный
НС
35-44
Кровля, перекрытия
Сочетание прочности и универсальности
Несущий
Н
57-200
Кровля, межэтажные перекрытия
Высокая несущая способность
Форма, размеры, параметры и справочные характеристики профилей
