Минимальный уклон кровли из сэндвич-панелей: нормативные требования и практические рекомендации для федеральных округов России

1. Нормативная база и методология расчета

Основные нормативные документы:

• СП 17.13330.2017 «Кровли» (актуализированная редакция СНиП II-26-76)

• СП 20.13330.2016 «Нагрузки и воздействия»

• СП 16.13330.2017 «Стальные конструкции»

• ГОСТ 32686-2014 «Панели стеновые и кровельные трехслойные с металлическими облицовками»

Критерии определения минимального уклона:

1. Гидравлическая эффективность водоотвода

2. Снеговые нагрузки и лавиноопасность

3. Ветровые воздействия

4. Температурно-влажностный режим

5. Конструктивные особенности панелей

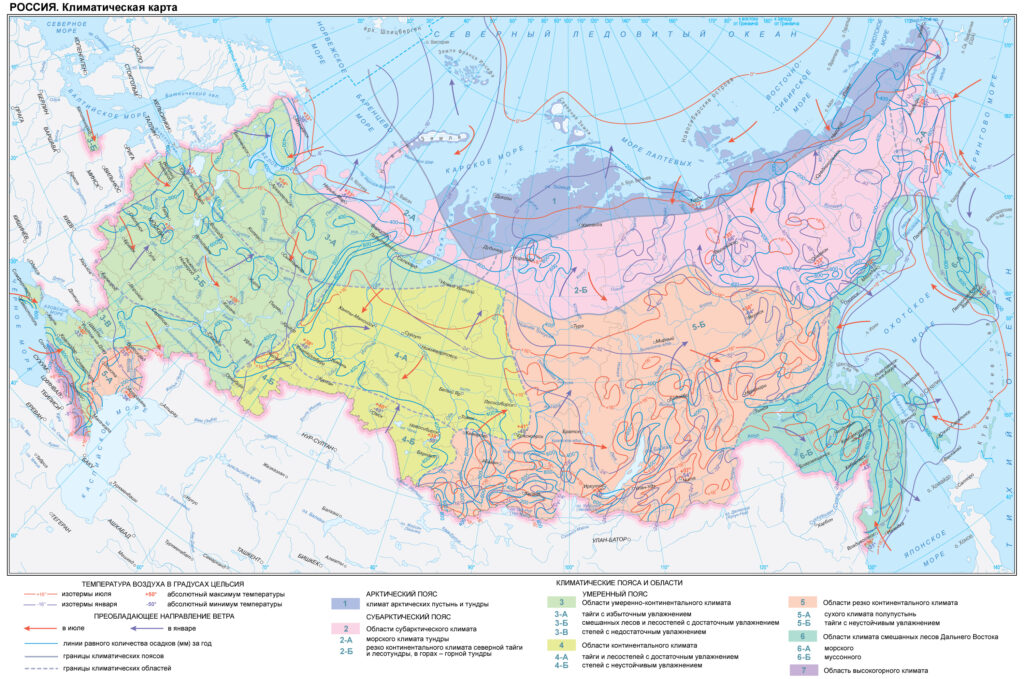

2. Климатические особенности федеральных округов

Таблица 1. Климатические параметры федеральных округов

3. Расчет минимального уклона по гидравлическим параметрам

Формула расчета минимального уклона для обеспечения водонепроницаемости:

i_min = (0.3 × √L) / (K × D_h)

где:

• L — длина ската, м

• K — коэффициент шероховатости (для панелей K=0.012)

• D_h — гидравлический диаметр

Таблица 2. Расчет минимального уклона для различных длин ската

4. Минимальные уклоны с учетом снеговых нагрузок

Расчет основан на обеспечении самопроизвольного схода снега:

Таблица 3. Рекомендуемые минимальные уклоны по федеральным округам

5. Конструктивные требования к стыкам панелей

Зависимость герметичности стыков от уклона:

Таблица 4. Требования к уплотнениям в зависимости от уклона

6. Расчет снеговой нагрузки и ее влияние на уклон

Формула снегоотложения для плоских кровель:

S = S₀ × μ × c
где:
S₀ - нормативная снеговая нагрузка
μ - коэффициент перехода от веса снега к нагрузке (μ=1.0 при i ≤ 25°)
c - термический коэффициент (c=1.0)

Поправочные коэффициенты для сэндвич-панелей:

• Коэффициент теплопроводности: 0.8-1.2

• Коэффициент шероховатости: 0.8

7. Ветровые воздействия и их учет

Расчет ветровой нагрузки для различных уклонов:

W = W₀ × k × c
где:
W₀ - нормативное значение ветрового давления
k - коэффициент, учитывающий изменение давления по высоте
c - аэродинамический коэффициент

Таблица 5. Аэродинамические коэффициенты для различных уклонов

8. Температурно-влажностный расчет

Обеспечение конденсатонеобразования:

τ = (t_int - t_ext) / R₀ ≥ t_dew

где:

• t_int — внутренняя температура

• t_ext — расчетная температура наружного воздуха

• R₀ — сопротивление теплопередаче

• t_dew — температура точки росы

9. Экономическая эффективность различных уклонов

Таблица 6. Сравнение стоимости кровельных систем

10. Практические рекомендации по монтажу

Для каждого федерального округа:

Центральный федеральный округ (ЦФО)

Минимальный уклон: 5% (2.9°)
Рекомендуемый уклон: 8-12% (4.6-6.8°)

Особенности монтажа:

• Усиление креплений в зонах с снеговой нагрузкой более 180 кг/м² (Московская, Тверская, Ярославская области)

• Дополнительные уплотнения стыков в местах примыканий

• Обязательная установка снегозадержателей трубчатого типа при уклонах менее 15%

• Теплотехнический расчет для предотвращения образования конденсата

Расчет шага креплений:

При снеговой нагрузке 200 кг/м²:
Шаг креплений = 900 мм (стандартный)
Шаг креплений = 600 мм (для зон с нагрузкой 250+ кг/м²)

Северо-Западный федеральный округ (СЗФО)

Минимальный уклон: 6% (3.4°)
Рекомендуемый уклон: 10-15% (5.7-8.5°)

Особенности монтажа:

• Усиленная гидроизоляция стыков из-за повышенной влажности

• Противообледенительные системы для карнизных участков

• Дополнительные ребра жесткости для панелей длиной более 12 м

• Антивандальное крепление в городских условиях

Таблица 7. Особенности для субрегионов СЗФО

Южный федеральный округ (ЮФО)

Минимальный уклон: 4% (2.3°)
Рекомендуемый уклон: 7-10% (4.0-5.7°)

Особенности монтажа:

• Учет ветровых нагрузок до 70 кг/м² (Краснодарский край)

• Термостойкие герметики с диапазоном -20…+120°C

• УФ-защита полимерных покрытий

• Вентилируемые коньковые узлы

Расчет ветровой нагрузки:

W = W₀ × k × c = 45 × 1.2 × 2.4 = 129.6 кг/м²
где c = 2.4 для зданий высотой более 40 м

Северо-Кавказский федеральный округ (СКФО)

Минимальный уклон: 4% (2.3°)
Рекомендуемый уклон: 7-10% (4.0-5.7°)

Особенности монтажа:

• Сейсмостойкое крепление для районов с сейсмичностью 6-7 баллов

• Компенсаторы температурных деформаций

• Усиленные соединительные элементы

Таблица 8. Требования для сейсмических районов

Приволжский федеральный округ (ПФО)

Минимальный уклон: 7% (4.0°)
Рекомендуемый уклон: 12-18% (6.8-10.2°)

Особенности монтажа:

• Противоаварийные устройства для снегозадержания

• Теплоизоляция повышенной плотности (минвата 110 кг/м³)

• Регулярный контроль состояния креплений

Расчет снеговой нагрузки для Пермского края:

S = S₀ × μ × c = 320 × 1.0 × 1.0 = 320 кг/м²
Требуется усиленное крепление с шагом 450 мм

Уральский федеральный округ (УрФО)

Минимальный уклон: 8% (4.6°)
Рекомендуемый уклон: 15-20% (8.5-11.3°)

Особенности монтажа:

• Противолавинные устройства обязательны при i > 15%

• Армированные панели с дополнительными ребрами жесткости

• Зимний монтаж с применением низкотемпературных герметиков

Температурные условия монтажа:

• Минимальная температура монтажа: -25°C

• Использование зимних герметиков до -35°C

• Предварительный прогрев панелей при t < -20°C

Сибирский федеральный округ (СФО)

Минимальный уклон: 9% (5.1°)
Рекомендуемый уклон: 18-25% (10.2-14.0°)

Особенности монтажа:

• Особое внимание к стыкам из-за экстремальных температур

• Холодные мостики — дополнительное утепление

• Расширительные зазоры с учетом ΔT = 85°C

Расчет температурных деформаций:

ΔL = α × L × ΔT = 12×10⁻⁶ × 12000 × 85 = 122.4 мм
Требуются компенсационные зазоры 5-7 мм на панель

Дальневосточный федеральный округ (ДВФО)

Минимальный уклон: 6% (3.4°)
Рекомендуемый уклон: 12-15% (6.8-8.5°)

Особенности монтажа:

• Учет тайфуновых ветров — усиленное крепление

• Солестойкие покрытия для приморских районов

• Дренажные системы для ливневых осадков

Ветровые нагрузки для Приморского края:

W = 85 × 1.4 × 2.0 = 238 кг/м²
Требуется специальный расчет креплений

Универсальные рекомендации для всех округов:

Контроль качества монтажа:

• Визуальный контроль каждого стыка

• Измерение момента затяжки крепежа

• Проверка плоскостности поверхности

• Испытание на герметичность

Эксплуатационный мониторинг:

• Ежегодный осмотр после зимы

• Контроль состояния уплотнителей

• Проверка крепежных элементов

• Оценка состояния покрытия

Документирование:

• Фотофиксация критических узлов

• Журнал производства работ

• Паспорт объекта

• Регламент технического обслуживания

Данные рекомендации позволяют обеспечить надежную и долговечную эксплуатацию кровель из сэндвич-панелей в специфических климатических условиях каждого федерального округа Российской Федерации.

11. Заключение и выводы

Общие рекомендации:

1. Абсолютный минимальный уклон для сэндвич-панелей составляет 1.5% (≈0.9°), но его применение требует специальных мер по герметизации.

2. Эксплуатационно надежный минимальный уклон — 5% (≈2.9°) для большинства регионов.

3. Оптимальные уклоны находятся в диапазоне 8-15% (4.6-8.5°).

Региональные особенности:

• Для снежных регионов (УрФО, СФО) рекомендуется уклон не менее 12%

• Для южных регионов возможно снижение до 5% при условии качественной герметизации

• В ветреных регионах необходим расчет аэродинамической устойчивости

Экономическая эффективность:
Увеличение уклона с 5% до 10% приводит к росту первоначальных затрат на 15-20%, но снижает эксплуатационные расходы на 30-40% за счет увеличения срока службы кровли.

Данные рекомендации основаны на комплексном анализе нормативных требований и практического опыта эксплуатации кровель из сэндвич-панелей в различных климатических условиях Российской Федерации.
