1. Исходные данные для расчета
Нормативная база:
-
СП 20.13330.2016 «Нагрузки и воздействия»
-
СП 17.13330.2017 «Кровли»
-
ТСН 31-328-2004 «Кровли с металлической обрешеткой»
2. Расчетные параметры для областей
Таблица 1. Климатические характеристики регионов
| Параметр | Московская обл. | Орловская обл. | Брянская обл. | Курская обл. | Воронежская обл. | Тамбовская обл. | Рязанская обл. |
|---|---|---|---|---|---|---|---|
| Снеговой район | III (180 кг/м²) | III (180 кг/м²) | III (180 кг/м²) | III (180 кг/м²) | III (180 кг/м²) | III (180 кг/м²) | III (180 кг/м²) |
| Ветровой район | I (23 кг/м²) | I (23 кг/м²) | I (23 кг/м²) | I (23 кг/м²) | I (23 кг/м²) | I (23 кг/м²) | I (23 кг/м²) |
| Температура самой холодной пятидневки, °C | -28°C | -26°C | -27°C | -25°C | -26°C | -27°C | -29°C |
| Средняя температура января, °C | -10°C | -8°C | -7°C | -7°C | -8°C | -9°C | -10°C |
| Количество осадков, мм/год | 700 | 580 | 610 | 590 | 550 | 520 | 650 |
3. Расчет снеговой нагрузки
Формула расчета:
S = S₀ × μ × c
где:
-
S₀ — нормативное значение снеговой нагрузки
-
μ — коэффициент перехода от веса снега (μ=1.0 при уклоне ≤ 25°)
-
c — термический коэффициент (c=1.0)
Таблица 2. Расчет снеговой нагрузки
| Параметр | Московская обл. | Орловская обл. | Брянская обл. | Курская обл. | Воронежская обл. | Тамбовская обл. | Рязанская обл. |
|---|---|---|---|---|---|---|---|
| S₀, кг/м² | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| μ | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| c | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| Расчетная нагрузка S, кг/м² | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| С учетом коэффициента надежности 1.4 | 252 | 252 | 252 | 252 | 252 | 252 | 252 |
4. Расчет ветровой нагрузки
Формула расчета:
W = W₀ × k × c
где:
-
W₀ — нормативное значение ветрового давления
-
k — коэффициент, учитывающий изменение давления по высоте (k=0.75 для h=10 м)
-
c — аэродинамический коэффициент (c=0.8 для скатных кровель)
Таблица 3. Расчет ветровой нагрузки
| Параметр | Московская обл. | Орловская обл. | Брянская обл. | Курская обл. | Воронежская обл. | Тамбовская обл. | Рязанская обл. |
|---|---|---|---|---|---|---|---|
| W₀, кг/м² | 23 | 23 | 23 | 23 | 23 | 23 | 23 |
| k (для здания h=10 м) | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 |
| c | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| Расчетная нагрузка W, кг/м² | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 |
| С учетом коэффициента надежности 1.4 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 |
5. Расчет температурных воздействий
Формула температурных деформаций:
ΔL = α × L × ΔT
где:
-
α — коэффициент линейного расширения стали (12×10⁻⁶ 1/°C)
-
L — длина панели
-
ΔT — перепад температур
Таблица 4. Расчет температурных воздействий
| Параметр | Московская обл. | Орловская обл. | Брянская обл. | Курская обл. | Воронежская обл. | Тамбовская обл. | Рязанская обл. |
|---|---|---|---|---|---|---|---|
| Макс. летняя температура, °C | +35 | +37 | +36 | +38 | +39 | +38 | +35 |
| Мин. зимняя температура, °C | -35 | -32 | -35 | -33 | -32 | -34 | -36 |
| ΔT, °C | 70 | 69 | 71 | 71 | 71 | 72 | 71 |
| ΔL для панели 12 м, мм | 10.1 | 9.9 | 10.2 | 10.2 | 10.2 | 10.4 | 10.2 |
| Рекомендуемый тепловой зазор, мм | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
6. Параметры крепления сэндвич-панелей
Таблица 5. Рекомендуемые параметры крепления
| Параметр | Московская обл. | Орловская обл. | Брянская обл. | Курская обл. | Воронежская обл. | Тамбовская обл. | Рязанская обл. |
|---|---|---|---|---|---|---|---|
| Шаг креплений в продольных швах, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Шаг креплений в поперечных швах, мм | 900 | 900 | 900 | 900 | 900 | 900 | 900 |
| Диаметр саморезов, мм | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| Момент затяжки, Н·м | 15-20 | 15-20 | 15-20 | 15-20 | 15-20 | 15-20 | 15-20 |
| Кол-во креплений на 1 м² | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 |
| Длина самореза, мм | 120-250 | 120-250 | 120-250 | 120-250 | 120-250 | 120-250 | 120-250 |
7. Параметры водоотведения
Таблица 6. Расчет параметров водоотведения
| Параметр | Московская обл. | Орловская обл. | Брянская обл. | Курская обл. | Воронежская обл. | Тамбовская обл. | Рязанская обл. |
|---|---|---|---|---|---|---|---|
| Минимальный уклон | 5% (2.9°) | 5% (2.9°) | 5% (2.9°) | 5% (2.9°) | 5% (2.9°) | 5% (2.9°) | 5% (2.9°) |
| Рекомендуемый уклон | 8-12% (4.6-6.8°) | 8-12% (4.6-6.8°) | 8-12% (4.6-6.8°) | 8-12% (4.6-6.8°) | 8-12% (4.6-6.8°) | 8-12% (4.6-6.8°) | 8-12% (4.6-6.8°) |
| Шаг водосточных воронок, м | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 |
| Диаметр водосточных труб, мм | 100-120 | 100-120 | 100-120 | 100-120 | 100-120 | 100-120 | 100-120 |
| Площадь водосбора на 1 воронку, м² | 150-200 | 150-200 | 150-200 | 150-200 | 150-200 | 150-200 | 150-200 |
8. Суммарные нагрузки и требования
Таблица 7. Суммарные расчетные нагрузки
| Параметр | Московская обл. | Орловская обл. | Брянская обл. | Курская обл. | Воронежская обл. | Тамбовская обл. | Рязанская обл. |
|---|---|---|---|---|---|---|---|
| Снеговая нагрузка, кг/м² | 252 | 252 | 252 | 252 | 252 | 252 | 252 |
| Ветровая нагрузка, кг/м² | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 |
| Собственный вес панелей, кг/м² | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Эксплуатационная нагрузка, кг/м² | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Суммарная расчетная нагрузка, кг/м² | 346.3 | 346.3 | 346.3 | 346.3 | 346.3 | 346.3 | 346.3 |

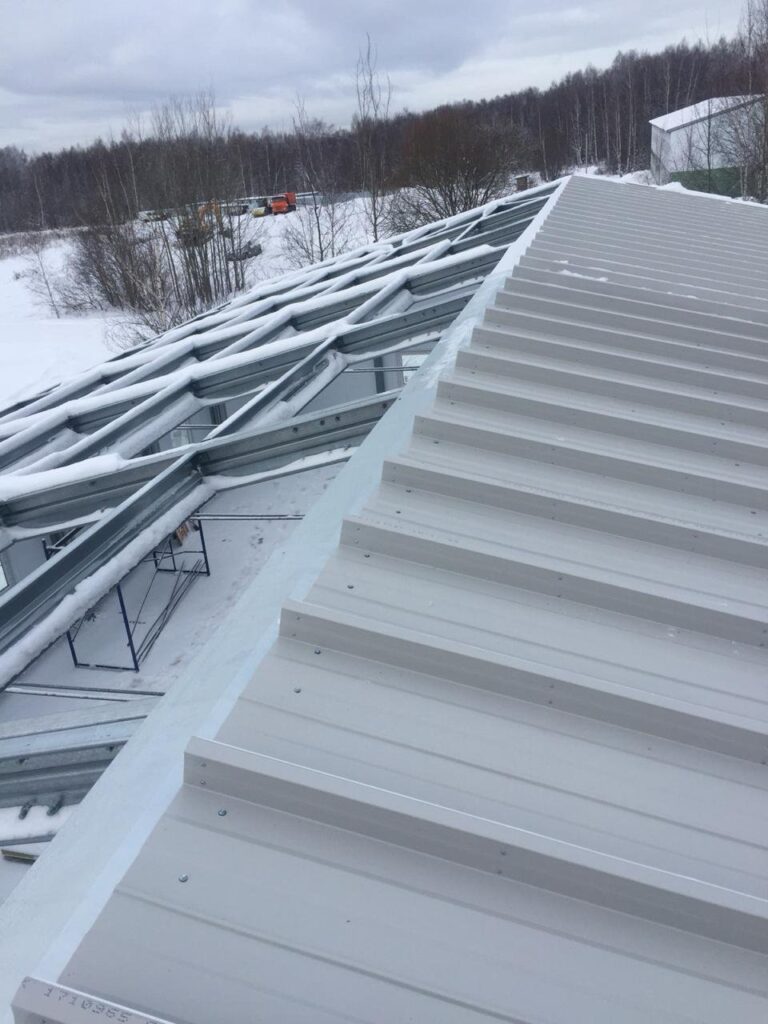

9. Рекомендации по конструкции кровли
Таблица 8. Конструктивные рекомендации
| Параметр | Московская обл. | Орловская обл. | Брянская обл. | Курская обл. | Воронежская обл. | Тамбовская обл. | Рязанская обл. |
|---|---|---|---|---|---|---|---|
| Минимальная толщина панели, мм | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Рекомендуемая толщина панели, мм | 120-150 | 120-150 | 120-150 | 120-150 | 120-150 | 120-150 | 120-150 |
| Тип утеплителя | PIR/Минвата | PIR/Минвата | PIR/Минвата | PIR/Минвата | PIR/Минвата | PIR/Минвата | PIR/Минвата |
| Шаг прогонов, мм | 1200-1500 | 1200-1500 | 1200-1500 | 1200-1500 | 1200-1500 | 1200-1500 | 1200-1500 |
| Необходимость снегозадержателей | Обязательно | Обязательно | Обязательно | Обязательно | Обязательно | Обязательно | Обязательно |
| Тип снегозадержателей | Трубчатые | Трубчатые | Трубчатые | Трубчатые | Трубчатые | Трубчатые | Трубчатые |
10. Региональные особенности
Воронежская область:
-
Более высокая летняя температура (+39°C) требует использования термостойких герметиков
-
Использование светлых тонов RAL для внешней облицовки панелей
- Увеличенное количество креплений в зонах с повышенной ветровой активностью
Тамбовская область:
-
Наибольший температурный перепад (72°C) требует особого внимания к компенсационным зазорам
-
Рекомендуется использование панелей с усиленным замком
Рязанская область:
-
Повышенное количество осадков требует усиленной системы водоотведения
-
Более низкие зимние температуры диктуют необходимость применения морозостойких материалов
11. Выводы и рекомендации
-
Единые нормативные нагрузки для всех областей ЦФО и черноземья:
-
Снеговая: 252 кг/м²
-
Ветровая: 19.3 кг/м²
-
Суммарная: 346.3 кг/м²
-
-
Температурные деформации требуют устройства компенсационных зазоров 10-12 мм для панелей длиной 12 м.
-
Система крепления должна обеспечивать надежную работу при суммарной нагрузке 346 кг/м².
-
Рекомендуемая конструкция:
-
Толщина панелей: 120-150 мм
-
Утеплитель: PIR или минеральная вата
-
Уклон: 8-12%
-
Обязательное снегозадержание
-
-
Региональные особенности:
-
Для Воронежской области — термостойкие материалы
-
Для Тамбовской области — усиленные компенсационные зазоры
-
Для Рязанской области — усиленная система водоотведения
-
-
Особое внимание при монтаже следует уделить:
-
Герметичности продольных и поперечных швов
-
Качеству уплотнителей
-
Соблюдению моментов затяжки крепежа
-
Организации температурных зазоров
-
Данные расчеты позволяют проектировать надежные и долговечные кровельные системы из сэндвич-панелей, соответствующие климатическим условиям центральных областей России с учетом региональных особенностей.
